মডেল, কাঠামো এবং ফোটো ইলেক্ট্রিক যোগাযোগের চাপ গেজের উপাদানগুলির জন্য মূল গাইড

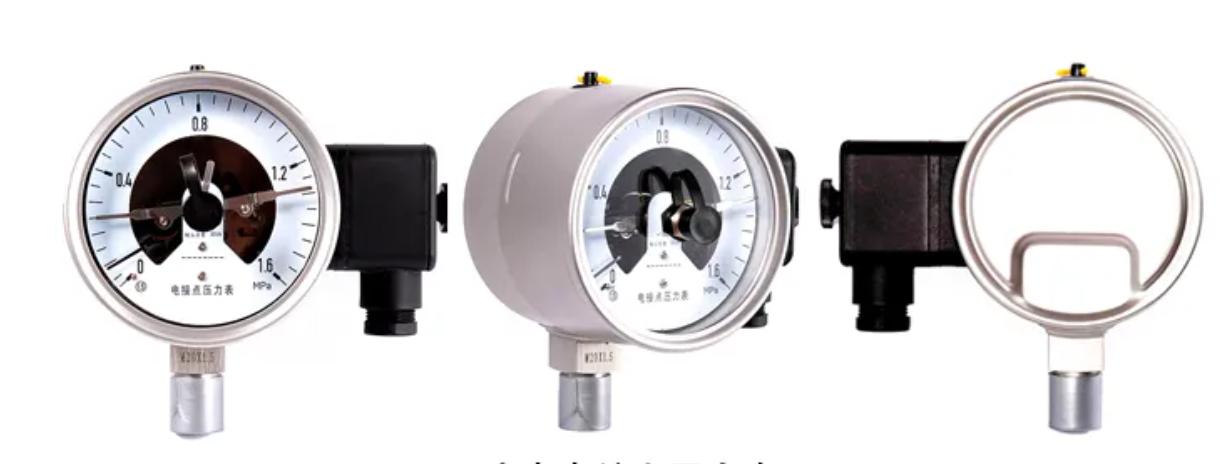

ফটোয়েলেকট্রিক যোগাযোগের চাপ গেজ

ফটোয়েলেকট্রিক যোগাযোগ চাপ গেজ একটি বুদ্ধিমান উপকরণ যা চাপ পরিমাপ, প্রদর্শন এবং স্বয়ংক্রিয় নিয়ন্ত্রণকে সংহত করে। এটি নন-কনট্যাক্ট ফটোয়েলেক্ট্রিক সেন্সিং প্রযুক্তির মাধ্যমে চাপের মানটি সনাক্ত করে এবং যখন চাপটি প্রিসেট উপরের বা নিম্ন সীমাতে পৌঁছায় তখন একটি স্যুইচ সিগন্যাল আউটপুট করতে পারে, যার ফলে বাহ্যিক সরঞ্জামগুলির শুরু বা স্টপ নিয়ন্ত্রণ করে (যেমন জল পাম্প, মোটর, অ্যালার্ম ইত্যাদি)।

আপনি এটিকে একটি খুব "স্মার্ট" এবং "সুরক্ষিত" চাপ সুইচ হিসাবে বিবেচনা করতে পারেন, একটি স্বজ্ঞাত পয়েন্টার ডায়াল দিয়ে সজ্জিত।
শিল্প অটোমেশন নিয়ন্ত্রণে, চাপ পর্যবেক্ষণ এবং অ্যালার্মের যথার্থতা সরাসরি উত্পাদন সুরক্ষা এবং দক্ষতাকে প্রভাবিত করে। উভয় পরিমাপ এবং নিয়ন্ত্রণ ফাংশন সহ মূল উপকরণ হিসাবে ফটোয়েলেকট্রিক যোগাযোগের চাপ গেজ, এর মডেল নির্বাচন, কাঠামোগত নকশা এবং উপাদান বৈশিষ্ট্যগুলি প্রায়শই নির্বাচন প্রক্রিয়াটির মূল গঠন করে। আজ, আমরা আপনাকে এই তিনটি মূল মাত্রা বিচ্ছিন্ন করতে গাইড করব এবং আপনাকে নির্বাচনের মূল পয়েন্টগুলি দ্রুত উপলব্ধি করতে সহায়তা করব।

1 ， ফোটো ইলেক্ট্রিক যোগাযোগের চাপ গেজগুলির সাধারণ মডেলগুলি
· Yxc সিরিজ: বেসিক টাইপ ফোটো ইলেক্ট্রিক যোগাযোগের চাপ গেজ, সাধারণ শিল্প পরিবেশের জন্য উপযুক্ত।
· Yxg সিরিজ: উচ্চ নির্ভুলতার ধরণ, 0.5 গ্রেড পর্যন্ত পরিমাপের নির্ভুলতার সাথে।
· Yxk সিরিজ: বিস্ফোরণ-প্রমাণ প্রকার, জ্বলনযোগ্য এবং বিস্ফোরক পরিবেশের জন্য উপযুক্ত।
· Yxw সিরিজ: স্যানিটারি টাইপ। বিশেষত খাদ্য এবং ফার্মাসিউটিক্যাল শিল্পগুলির জন্য ডিজাইন করা।
· Yxf সিরিজ: জারা-প্রতিরোধী প্রকার, অত্যন্ত ক্ষয়কারী মিডিয়াগুলির জন্য উপযুক্ত।

2, কাঠামো: তিনটি মূল উপাদান যন্ত্রের কার্যকারিতা নির্ধারণ করে
ফোটো ইলেক্ট্রিক যোগাযোগের চাপ গেজের কাঠামো "সুনির্দিষ্ট পরিমাপ নির্ভরযোগ্য অ্যালার্ম" এর চারপাশে ডিজাইন করা হয়েছে এবং এটি মূলত তিনটি প্রধান মডিউল নিয়ে গঠিত। প্রতিটি উপাদানগুলির দায়িত্বগুলির একটি পরিষ্কার বিভাগ রয়েছে:

· পরিমাপ প্রক্রিয়া: মূল উপাদানটি হ'ল বোর্দন টিউব। যখন পরিমাপ করা মাধ্যমটি টিউবটিতে প্রবেশ করে, তখন টিউব বডি চাপের কারণে বিকৃতকরণ করে এবং এই বিকৃতিটি সংযোগকারী রডের মাধ্যমে পয়েন্টারটি ঘোরানোর জন্য সংক্রমণ করে, যার ফলে চাপের মানের যান্ত্রিক প্রদর্শন অর্জন করে।

· ফটোয়েলেকট্রিক রূপান্তর প্রক্রিয়া: এটি একটি শেডিং প্লেট, একটি হালকা উত্স এবং একটি ফটোয়েলেকট্রিক সেন্সর নিয়ে গঠিত। যখন পয়েন্টারটি (বা পয়েন্টারের সাথে সংযুক্ত শেডিং প্লেট) প্রিসেট উপরের বা নিম্ন সীমা অবস্থানে ঘোরে, শেডিং প্লেট আলোর উত্সটি ব্লক করে বা পরিচালনা করে, একটি সুইচ সিগন্যাল প্রেরণের জন্য ফোটো ইলেক্ট্রিক সেন্সরটিকে ট্রিগার করে, যার ফলে চাপের অ্যালার্ম বা নিয়ন্ত্রণ অর্জন করে।

· শেল এবং জংশন বাক্স: শেলটি অভ্যন্তরীণ উপাদানগুলি রক্ষা করে, যখন জংশন বাক্সটি নিয়ন্ত্রণ সার্কিটটি সংযুক্ত করতে ব্যবহৃত হয়। কিছু মডেলগুলিতে তাপ অপচয় হ্রাস বা সিলিং স্ট্রাকচার অন্তর্ভুক্ত থাকতে পারে, যা বিভিন্ন পরিবেশের জন্য উপযুক্ত।

3, উপাদান: কাজের শর্তের সাথে অভিযোজন মূল বিষয়
উপাদান নির্বাচনটি পরিমাপের জন্য মাধ্যমের উপর ভিত্তি করে তৈরি করা উচিত (যেমন ক্ষয়কারী তরল, উচ্চ-তাপমাত্রা গ্যাস) এবং পরিবেশ (যেমন আর্দ্রতা, ধূলিকণা)। মূল উপাদান উপাদানগুলি নিম্নরূপ।

Urd বোর্দন টিউব:

সাধারণ মিডিয়া (জল, বায়ু): কপার অ্যালো (এইচ 62 ব্রাস), স্বল্প ব্যয় এবং ভাল দৃ ness ়তা;

ক্ষয়কারী মিডিয়া (অ্যাসিড এবং ক্ষারীয় সমাধান): শক্তিশালী জারা প্রতিরোধের সাথে 316L স্টেইনলেস স্টিল;

উচ্চ-তাপমাত্রার মাধ্যম (> 150 ℃): উচ্চ তাপমাত্রা এবং ক্রিপ প্রতিরোধী হটেলয় অ্যালোয়।

· কেস:

সাধারণ পরিবেশ: এবিএস ইঞ্জিনিয়ারিং প্লাস্টিক, লাইটওয়েট এবং অন্তরক;

কঠোর পরিবেশ (বাইরের, রাসায়নিক অঞ্চল): 304 স্টেইনলেস স্টিল, মরিচা-প্রুফ, প্রভাব-প্রতিরোধী।

· সংযোগ:

স্প্রিং টিউব ডিজাইনের সাথে সামঞ্জস্যপূর্ণ, যোগাযোগের মধ্যে আসা মাঝারি বিভিন্ন ধাতব দ্বারা সৃষ্ট জারা রোধ করতে, 304 স্টেইনলেস স্টিল এবং ব্রাস সাধারণত ব্যবহৃত হয়।

· সিলিং অংশ:

নাইট্রাইল রাবার: তেল এবং জলের প্রতিরোধী, তাপমাত্রার পরিসীমা -40 থেকে 120 ডিগ্রি সেলসিয়াস সহ।

ফ্লুরিন রাবার: শক্তিশালী ক্ষয়কারী এবং উচ্চ -তাপমাত্রা মিডিয়াগুলির জন্য উপযুক্ত, তাপমাত্রার পরিসীমা -20 থেকে 120 ডিগ্রি সেলসিয়াস সহ।

সংক্ষিপ্তসার:
ডান ফটোয়েলেকট্রিক যোগাযোগের চাপ গেজ নির্বাচন করতে, মূলটি "প্রয়োজনীয়তাগুলি নির্ধারণের জন্য মডেলটি বোঝার জন্য, কাঠামো এবং কার্যকারিতা উপলব্ধি করা এবং নির্দিষ্ট অ্যাপ্লিকেশন শর্তগুলির জন্য উপযুক্ত উপাদান বেছে নেওয়ার" মধ্যে রয়েছে।

আমরা যন্ত্রের ইনস্টলেশন, ক্রমাঙ্কন এবং ব্যবহারিক অপারেশন কৌশলগুলিও ভাগ করব। আপনার যদি আরও কোনও পরামর্শ বা প্রশ্ন থাকে তবে দয়া করে যে কোনও সময় আমাদের সাথে যোগাযোগ করতে নির্দ্বিধায়! "
