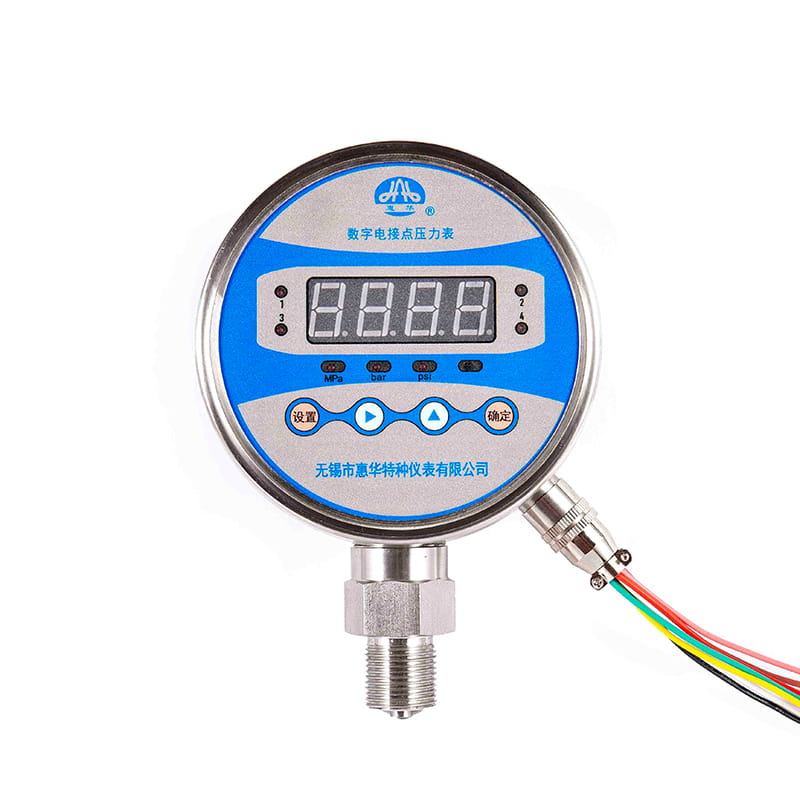

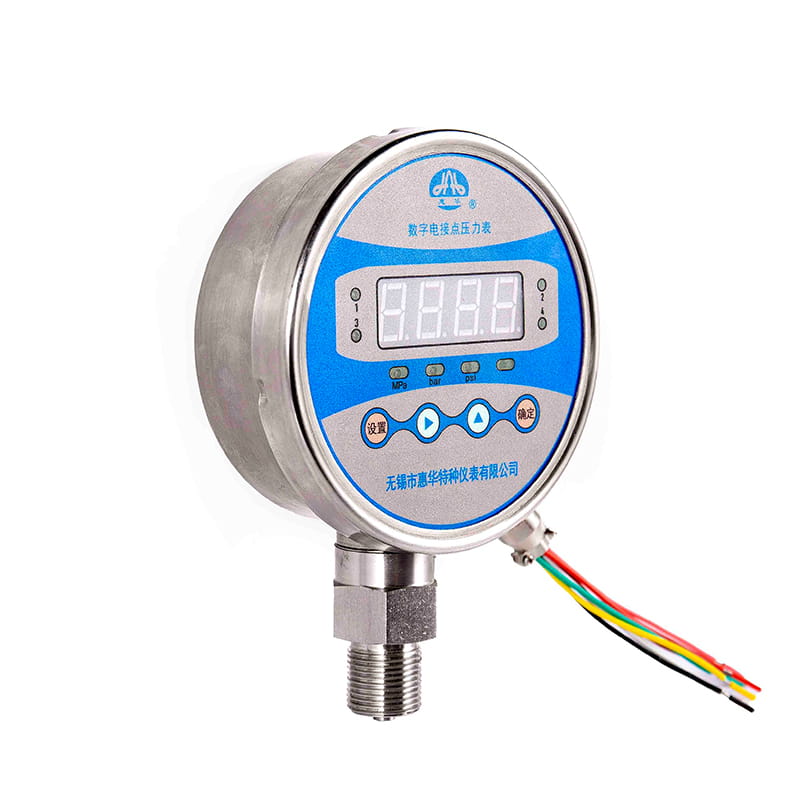

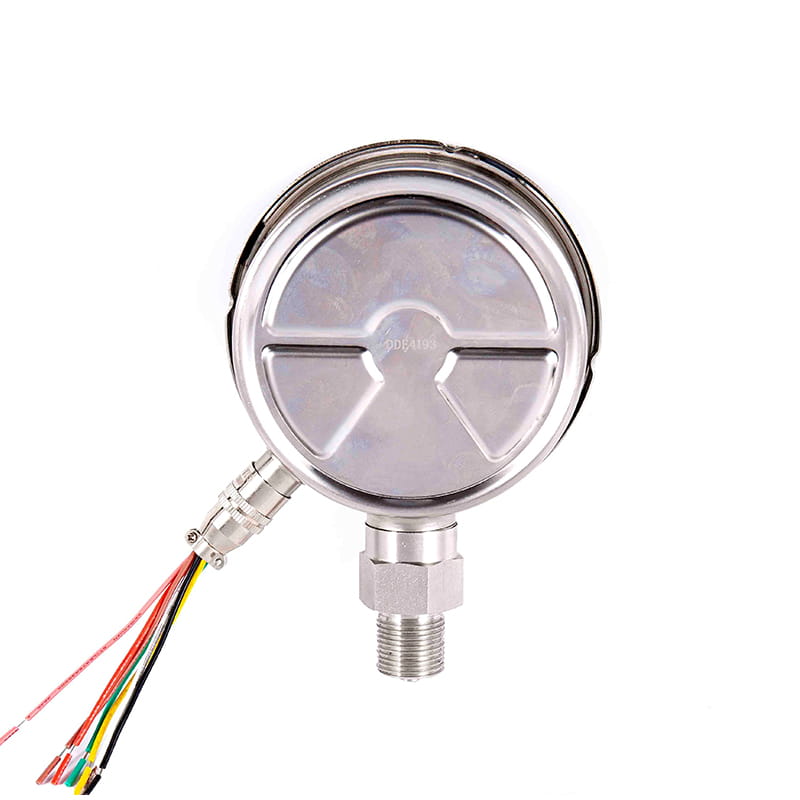

ওয়াইএসএক্স সিরিজ ইন্টেলিজেন্ট ডিজিটাল (বৈদ্যুতিক যোগাযোগ) চাপ গেজ

মডেল

Yxs100

ইনস্টলেশন:

Ⅰ、ⅱ、ⅳ、ⅵ

ফিটিং থ্রেড

এম 20 × 1.5

নির্ভুলতা শ্রেণি

0.5 ； 1.0 ； 1.6 (Al চ্ছিক)

পরিমাপ পরিসীমা

০ কেপিএ ）

-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0

0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40

-2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20

পরিমাপ পরিসীমা

০ এমপিএ ）

সত্য স্থান: -0.1 ~ 0

চাপ ভ্যাকুয়াম: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

চাপ: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4

0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100

ব্যবহারের পরিবেশগত শর্ত

তাপমাত্রা: -10 ° C ~ 85 ° C; আপেক্ষিক আর্দ্রতা: 5 %~ 85 %

বৈদ্যুতিক পরামিতি

★ বিদ্যুৎ সরবরাহ (al চ্ছিক): 24 ভি ডিসি ; 220 ভি এসি ★ বিদ্যুৎ খরচ: ≤ 1.5W

★ রিলে আউটপুট:

সর্বাধিক লোড: 3 এ 220 ভি এসি; 3 এ 30 ভি ডিসি

বৈদ্যুতিক জীবন: 100,000 সময়

★ ট্রানজিস্টর আউটপুট:

সর্বাধিক লোড: 0.5A 24V ডিসি

★ থাইরিস্টর আউটপুট: 5 এ 220 ভি এসি

বৈদ্যুতিক জীবন: 1000000 সময়

★ নিয়ন্ত্রণ চ্যানেল: স্বতন্ত্র চার-মুখী সুইচ ইউনিটটি নির্বিচারে সীমার মধ্যে সেট করা যেতে পারে

★ অ্যানালগ সিগন্যাল আউটপুট:

স্ট্যান্ডার্ড বর্তমান সংকেত: ( 4 ~ 20 ) মা ডিসি

স্ট্যান্ডার্ড ভোল্টেজ সংকেত: ( 1 ~ 5 ) V , ( 1 ~ 10 ) ভি ডিসি

প্রবেশ সুরক্ষা

আইপি 63

ভূমিকম্প রেটিং

V · এইচ · 3

অতিরিক্ত পরিসীমা পরিসীমা

10% পরিসীমা

ডেটা আপডেটের হার

3 সময় / সেকেন্ড

তারের

বিশদ জন্য নির্দেশিকা ম্যানুয়াল দেখুন দয়া করে

মান প্রয়োগ করুন

জেবি/টি 7392

দ্রষ্টব্য: এটি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে পাইপ থ্রেড বা টেপার্ড পাইপ থ্রেডগুলিতেও তৈরি করা যেতে পারে (নির্বাচন গাইড দেখুন)

রেডিয়াল ডাইরেক্ট (আই।)

অক্ষীয় এক্সেন্ট্রিক ডাইরেক্ট (ii।)

অক্ষীয় এক্সেন্ট্রিক ফ্লাশ মাউন্ট (iv।)

রেডিয়াল উত্তল মাউন্ট (vi।)
