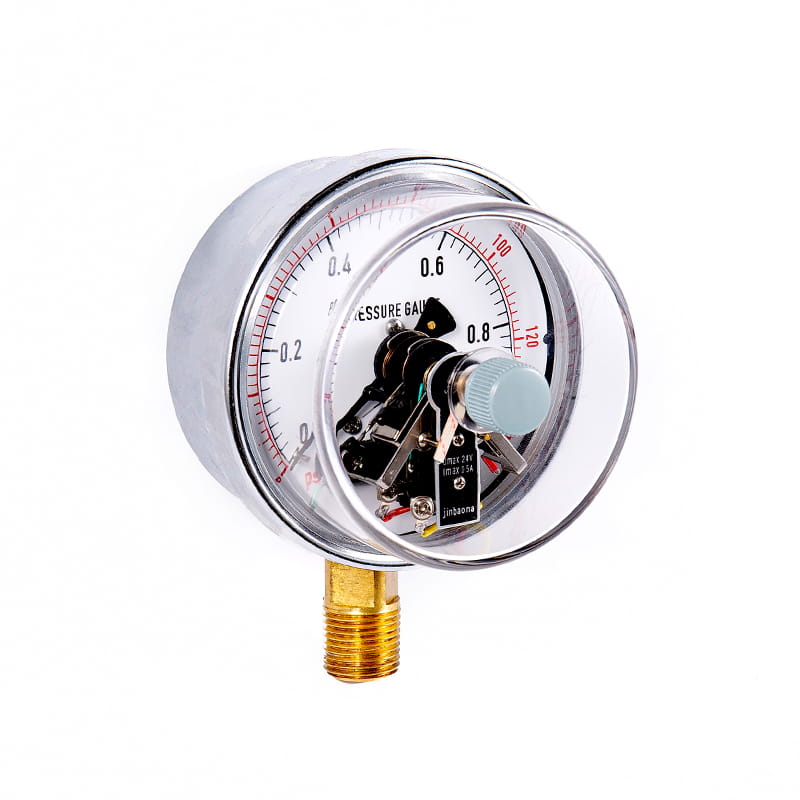

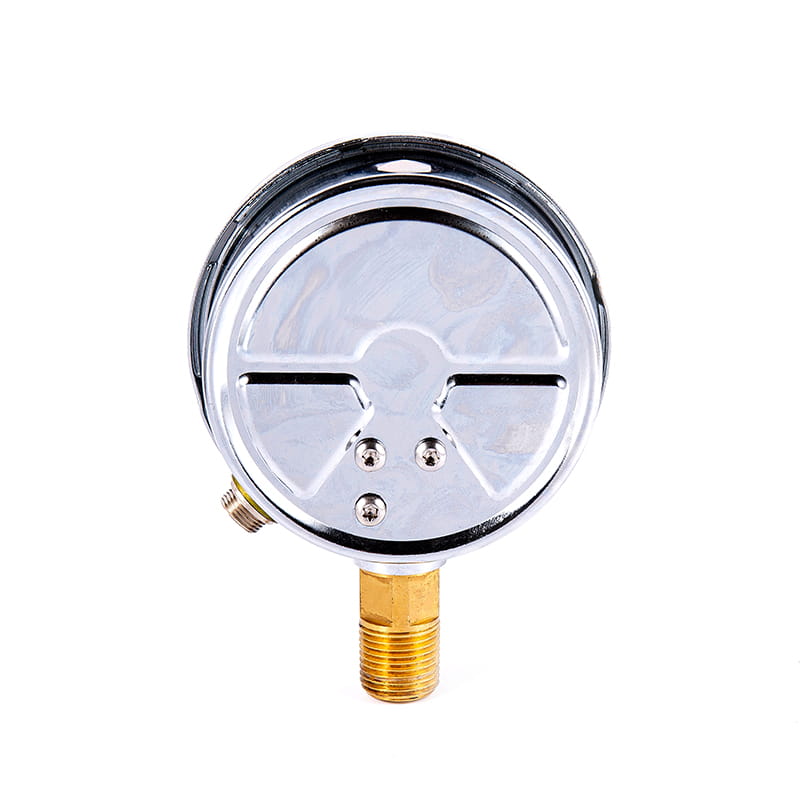

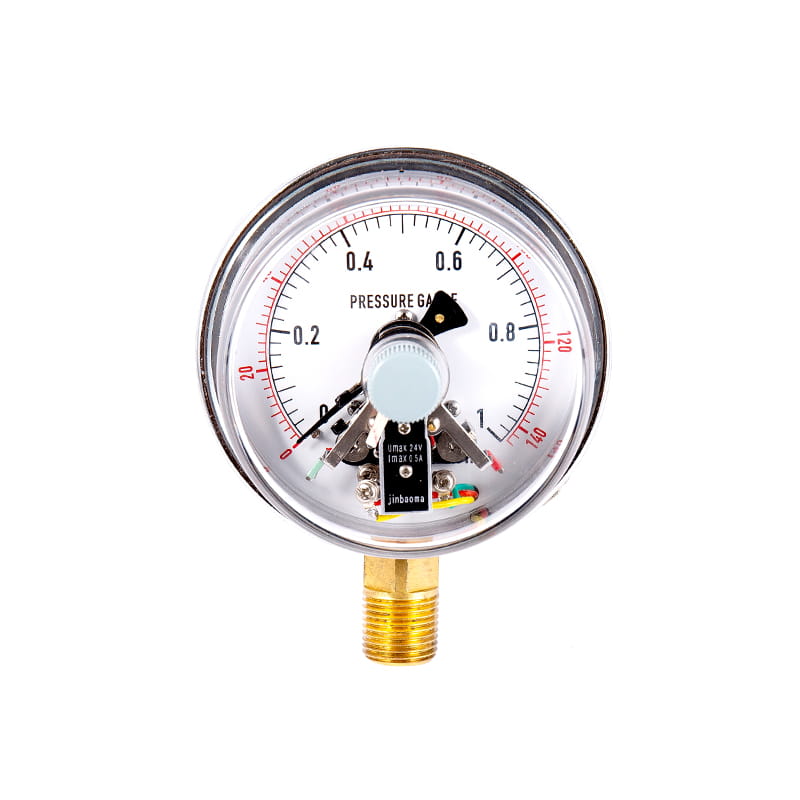

Yxcm সিরিজ চৌম্বকীয় সংবেদনশীল বৈদ্যুতিক যোগাযোগের চাপ গেজ

মডেল

Yxcm100

Yxcm150

নামমাত্র ব্যাস

Φ 100

Φ 150

মাউন্টিং টাইপ

Ⅰ

*

*

Ⅱ

*

*

Ⅳ

*

*

Ⅵ

*

*

ফিটিং থ্রেড

এম 20 × 1.5

নির্ভুলতা শ্রেণি

1.6

পরিমাপ পরিসীমা

০ এমপিএ ）

সত্য স্থান: -0.1 ~ 0

চাপ ভ্যাকুয়াম: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

চাপ: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

ব্যবহারের পরিবেশগত শর্ত

তাপমাত্রা: -10 ° C ~ 55 ° C; আপেক্ষিক আর্দ্রতা: ≤ 75 %

বৈদ্যুতিক পরামিতি

★ সর্বাধিক লোড: 5 এ 220 ভি এসি; 5 এ 30 ভি ডিসি

★ বিদ্যুৎ সরবরাহ ভোল্টেজ: 24 ভি ডিসি

★ বিদ্যুৎ খরচ: .51.5va

★ বৈদ্যুতিক জীবন: 105 সময়

★ নিয়ন্ত্রণ মোড: পূর্ণ-স্কেল সামঞ্জস্যযোগ্য উপরের এবং নিম্ন সীমা, উপরের উপরের সীমা (ডাবল উপরের সীমা), নিম্ন নিম্ন সীমা (ডাবল নিম্ন সীমা) এবং অন্যান্য ধীর চৌম্বকীয় আনয়ন স্যুইচগুলি

তারের

এভিয়েশন প্লাগস

1

2

3

4

5

লাইন রঙ

লাল

সবুজ

হলুদ

কালো

খেজুর গাছ

আউটপুট টার্মিনাল

উপরের সীমা

নিম্ন সীমা

জনসাধারণ

বিদ্যুৎ সরবরাহ

নেতিবাচক বৈদ্যুতিন

বিদ্যুৎ সরবরাহ

ক্যাথোড

কম্পন প্রতিরোধের রেটিং

V · এইচ · 3

বোর্দন টিউব উপাদান

কিউএসএন 4-0.3

প্রবেশ সুরক্ষা

IP54

মান প্রয়োগ করুন

দ্রষ্টব্য: যৌথ থ্রেডটি পাইপ থ্রেড বা টেপার্ড পাইপ থ্রেডে ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে তৈরি করা যেতে পারে (নির্বাচন গাইড দেখুন)

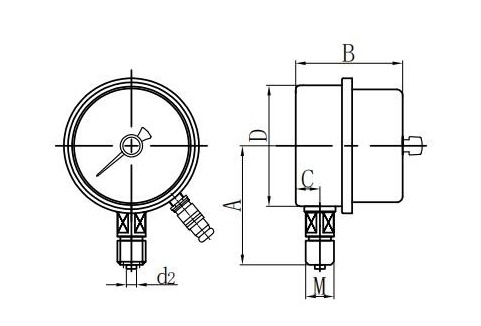

রেডিয়াল ডাইরেক্ট (আই।)

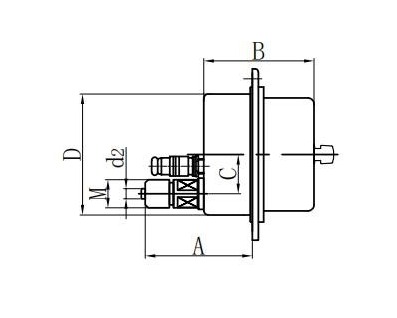

অক্ষীয় এক্সেন্ট্রিক ডাইরেক্ট (ii।)

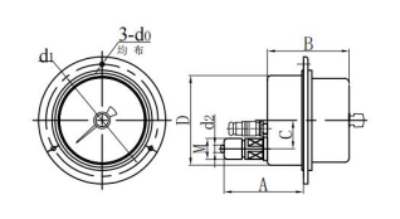

অক্ষীয় এক্সেন্ট্রিক ফ্লাশ মাউন্ট (iv।)

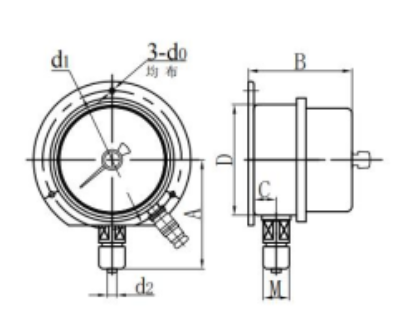

রেডিয়াল উত্তল মাউন্ট (vi।)
