Y সিরিজ জেনারেল স্টেইনলেস স্টিলের চাপ গেজ
Cat:চাপ গেজ
◆ মডেল: y40 y50 y60 y75 y100 y150 y200 y250 ◆ ব্যবহার: এই সিরিজের যন্ত্রগুলি তরল, গ্যাস বা বাষ...

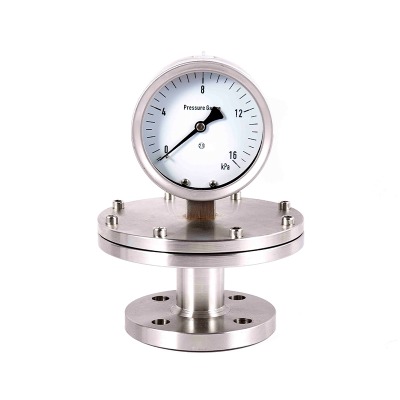

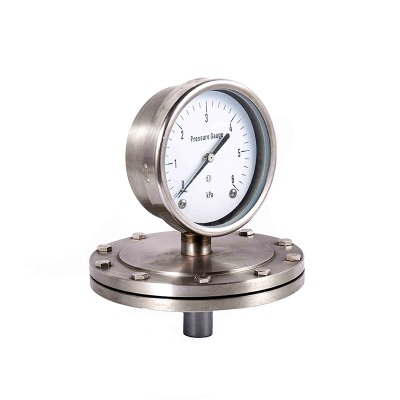

বিশদ দেখুন ডায়াফ্রাম চাপ গেজ এমন একটি উপকরণ যা একটি ইলাস্টিক ডায়াফ্রামের বিকৃতকরণের নীতির উপর ভিত্তি করে চাপ পরিমাপ করে, এর মূল সুবিধাটি সরাসরি সান্দ্র, পার্টিকুলেট, স্ফটিক বা ক্ষয়কারী মিডিয়া পরিচালনা করার ক্ষমতার মধ্যে রয়েছে। সাধারণের ব্যর্থতার সমস্যাগুলি এড়াতে। চাপ গেজ (যেমন ডায়াফ্রাম চাপ গেজস) মাঝারি বাধা বা জারা দ্বারা সৃষ্ট। নিম্নলিখিতটি প্রোটোটাইপ অ্যাপ্লিকেশন এবং ব্যবহারের পয়েন্টগুলি দুটি দিক থেকে ব্যাখ্যা করা হয়েছে:
প্রোটোটাইপ অ্যাপ্লিকেশন
1. কেমিক্যাল শিল্প
ক্ষয়কারী মিডিয়া (যেমন অ্যাসিড এবং ক্ষারীয় সমাধান, ক্লোরিন গ্যাস, সালফাইডস) বা সান্দ্র উপকরণ (যেমন রজন, পেইন্টস) এর চাপ পরিমাপ করুন। উদাহরণস্বরূপ: প্রতিক্রিয়া পাত্রের অভ্যন্তরে চাপ পর্যবেক্ষণ, অ্যাসিড এবং ক্ষারীয় পাইপলাইনগুলির মধ্যে চাপের নিয়ন্ত্রণ, যেমন হ্যাসটেল বা পলিট্রেফ্লু হিসাবে প্রতিরোধ করুন) উপকরণ।
2.ফুড এবং ফার্মাসিউটিক্যাল শিল্প
সান্টিস বা সহজেই দূষিত মিডিয়াগুলির চাপ পরিমাপের জন্য স্যানিটারি অ্যাপ্লিকেশনগুলির জন্য যেমন দুগ্ধজাত পণ্য, ওয়াইন শিল্প, সস, ফার্মাসিউটিক্যাল তরল ইত্যাদির জন্য ব্যবহৃত হয়। ডায়াফ্রামটি স্টেইনলেস স্টিল (316L) বা খাদ্য-গ্রেড পলিটেট্রাফ্লুওরোথিলিন দিয়ে তৈরি, মৃত কোণ ছাড়াই একটি মসৃণ পৃষ্ঠ সহ। এটি পরিষ্কার এবং জীবাণুমুক্তকরণ (যেমন বাষ্প জীবাণুমুক্তকরণ) প্রতিরোধ করতে পারে, মাধ্যমের অবশিষ্ট দূষণ এড়ানো।
3. পরিবেশগত সুরক্ষা এবং বর্জ্য জল চিকিত্সা
কণাযুক্ত মিডিয়া যেমন নিকাশী, কাদা এবং কাদা, যেমন পলল ট্যাঙ্কের আউটলেটে চাপ এবং স্ল্যাজ ট্রান্সপোর্টেশন পাইপলাইনের চাপের মতো চাপ পরিমাপ করুন। ডায়াফ্রামের অনমনীয় কাঠামো কণার ক্ষয়ের প্রতিরোধ করতে পারে এবং দীর্ঘ সংকীর্ণ চ্যানেলগুলি ছাড়াই (দীর্ঘ সংকীর্ণ চ্যানেলগুলি ছাড়াই) প্রবণতা নয় "ব্লক গৌগের সমস্যা সমাধান করে।
4. আলো শিল্প এবং মুদ্রণ ও রঞ্জন শিল্প
এটি মিডিয়াতে চাপ পর্যবেক্ষণের জন্য যেমন সাইজিং এজেন্ট (মুদ্রণ এবং রঞ্জনের জন্য) এবং উচ্চ-তাপমাত্রার সাবান সমাধানগুলির জন্য ব্যবহৃত হয়। ডায়াফ্রামটি মাঝারি থেকে নিম্ন তাপমাত্রা (সাধারণত -40 থেকে 150 ℃, এবং বিশেষ উপকরণ, এমনকি উচ্চতর তাপমাত্রা সহ) সহ্য করতে পারে এবং দীর্ঘমেয়াদী স্থিতিশীল পরিমাপ নিশ্চিত করে এবং সান্দ্র মিডিয়াগুলির সংযুক্তির বিরুদ্ধে প্রতিরোধী।
অপারেশন কী
1. নির্বাচন কোর
· মাঝারি বৈশিষ্ট্য: মিডিয়ামের ক্ষয়ক্ষতির উপর ভিত্তি করে ডায়াফ্রামের উপাদান নির্বাচন করুন (উদাঃ, শক্তিশালী অ্যাসিডগুলি পরিমাপের জন্য পলিটেট্রাফ্লুওরোথিলিন ডায়াফ্রাম, দুর্বলভাবে ক্ষয়কারী মিডিয়ার জন্য 304 স্টেইনলেস স্টিল এবং অত্যন্ত ক্ষয়কারী মিডিয়াগুলির জন্য হস্তলয় মিশ্রণ); যখন শক্ত কণা থাকে, তখন একটি ঘন এবং পরিধান-প্রতিরোধী ডায়াফ্রাম নির্বাচন করা উচিত (উদাঃ, 1.5 মিমি বা তার বেশি বেধের সাথে স্টেইনলেস স্টিল)।
· চাপের পরিসীমা: ডায়াফ্রাম চাপ গেজের পরিমাপের পরিসীমা সাধারণত 0 থেকে 6 এমপিএ হয় (নিম্নচাপ দ্বারা প্রভাবিত হয়, যখন উচ্চ চাপের জন্য অনমনীয়তা বাড়ানোর জন্য rug েউখেলানযুক্ত ডায়াফ্রামগুলির ব্যবহার প্রয়োজন হয় এবং পরিমাপের চাপটি পরিমাপের পরিসীমাটির 1/3 থেকে 2/3 এর মধ্যে পড়ে যাওয়া উচিত (ডায়াফ্রাগের কারণে স্থায়ীভাবে ডিফর্মেশন এড়াতে)।
· তাপমাত্রা অভিযোজন: যদি মাঝারি তাপমাত্রা খুব বেশি হয় (150 ℃ এর বেশি) তবে এটি ডায়াফ্রামের স্থিতিস্থাপকতা প্রভাবিত করবে। অতএব, এমন কোনও উপাদান নির্বাচন করা প্রয়োজন যা উচ্চ তাপমাত্রা (যেমন মনেল অ্যালো) সহ্য করতে পারে বা একটি ঘনীভবন রিং ইনস্টল করতে পারে (ডায়াফ্রামের যোগাযোগের তাপমাত্রা হ্রাস করতে) ইনস্টল করতে পারে।
2. ইনস্টলেশন সম্পর্কে
· ইনস্টলেশন অবস্থান: ডায়াফ্রাম পৃষ্ঠের উপর জমা হওয়া থেকে রোধ করতে উল্লম্ব ইনস্টলেশন (ডায়াফ্রামের সাথে নীচের দিকে মুখ করে) পছন্দ করুন; যদি অনুভূমিকভাবে ইনস্টল করা হয় তবে নিশ্চিত করুন যে ডায়াফ্রামটি কণার প্রভাব হ্রাস করতে পাইপলাইন অক্ষের সমান্তরাল।
· সংযোগ পদ্ধতি: ফ্ল্যাঞ্জ বা থ্রেডযুক্ত সংযোগটি ব্যবহার করুন (পাইপ স্পেসিফিকেশনের উপর নির্ভর করে), একটি শক্ত সিল নিশ্চিত করে (অ্যাসিড প্রতিরোধের জন্য পলিটেট্রাফ্লুওরোথিলিন গ্যাসকেট হিসাবে গসকেট উপাদানগুলি মিডিয়ামের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত), মাঝারিটির ফাঁস রোধ করতে যন্ত্রের আবাসন থেকে বিরত রাখতে।
Contructer হস্তক্ষেপ এড়িয়ে চলুন: শক্তিশালী কম্পনের উত্স (যেমন পাম্প বডি) বা শক্তিশালী চৌম্বকীয় ক্ষেত্রগুলি থেকে দূরে থাকুন। যদি প্রয়োজন হয় তবে ডায়াফ্রামটি ক্লান্ত হয়ে পড়তে বা পয়েন্টারটি কাঁপানো থেকে রোধ করতে শক-শোষণকারী বন্ধনী ইনস্টল করুন, যা পড়াকে প্রভাবিত করতে পারে।
3. অপারেশন এবং রক্ষণাবেক্ষণ
· প্রাক-সূচনা পরিদর্শন: নিশ্চিত করুন যে পরিসীমাটি পরিমাপ করা চাপের সাথে মেলে (অতিরিক্ত চাপের ব্যবহারের নিষেধাজ্ঞা), এবং ঝিল্লি পৃষ্ঠটি ক্ষতি, বিকৃতি থেকে মুক্ত এবং পয়েন্টারটি শূন্যে রয়েছে (যখন কোনও চাপ উপস্থিত থাকে না)।
· দৈনিক পড়া: পয়েন্টারটি স্থিতিশীল হওয়ার পরে, মানটি পড়ুন (মাঝারি প্রবাহের সময়, ওঠানামা থাকতে পারে এবং পয়েন্টারটি মসৃণ করতে একটি স্যাঁতসেঁতে ডিভাইস ব্যবহার করা যেতে পারে); যদি কোনও সান্দ্র মাধ্যম পরিমাপ করা হয় তবে পর্যায়ক্রমে ডায়াফ্রামের পৃষ্ঠটি ম্যানুয়ালি পরিষ্কার করা প্রয়োজন (উদাহরণস্বরূপ, ব্লো-অফ ভালভের মাধ্যমে)।
· নিয়মিত রক্ষণাবেক্ষণ:
ডায়াফ্রামের সিলিং পারফরম্যান্সে মাসিক চেক পরিচালনা করুন (কোনও ফুটো, কোনও বুলিং নেই)।
প্রতি ছয় মাসে একবার ক্রমাঙ্কন পরিচালিত হয় (একটি স্ট্যান্ডার্ড চাপ উত্সের সাথে তুলনা করে। যদি বিচ্যুতিটি 1.6 স্তর ছাড়িয়ে যায় তবে সংক্রমণ প্রক্রিয়াটি সামঞ্জস্য করা দরকার)।
যদি মাঝারিটিতে ক্ষয়কারী উপাদান থাকে তবে ডায়াফ্রামটি বার্ষিক প্রতিস্থাপন করা উচিত (অবক্ষয় এবং যথাযথতার পরবর্তী হ্রাস রোধ করতে)।
সংক্ষিপ্তসার:
ডায়াফ্রাম চাপ গেজের প্রোটোটাইপ ডিজাইনটি "" কঠোর মিডিয়াতে চাপ পরিমাপ "" এর চারপাশে কেন্দ্রিক হয় এবং মূলত রাসায়নিক ইঞ্জিনিয়ারিং, খাদ্য প্রক্রিয়াকরণ এবং পরিবেশগত সুরক্ষার মতো শিল্পগুলিতে প্রয়োগ করা হয়। এটি ব্যবহার করার সময়, এর দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করার জন্য উপাদানগত সামঞ্জস্যতা, ইনস্টলেশন সুরক্ষা এবং নিয়মিত রক্ষণাবেক্ষণের জন্য বিশেষ মনোযোগ দেওয়া উচিত।
