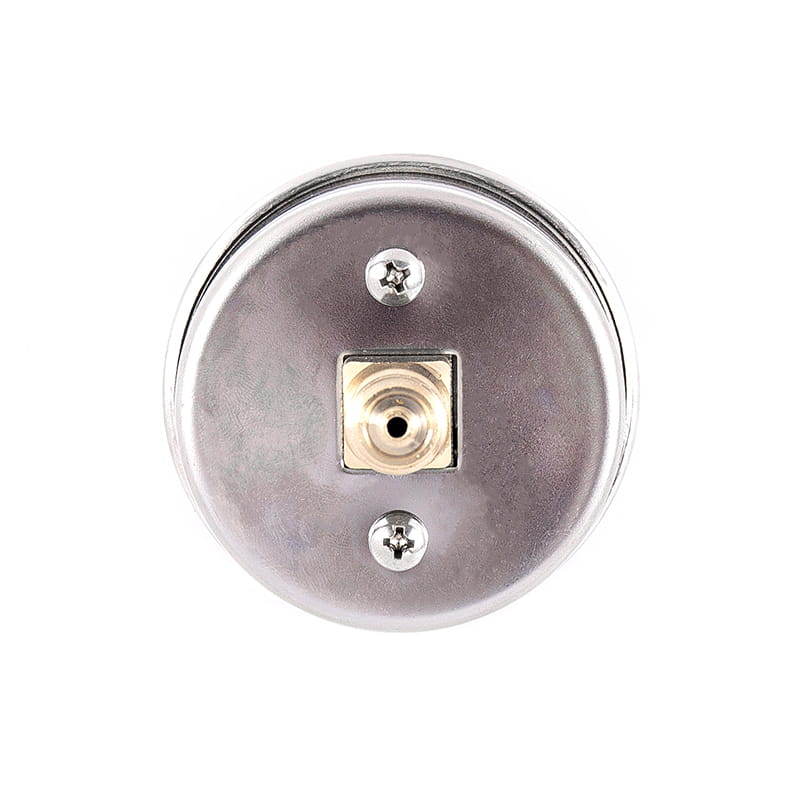

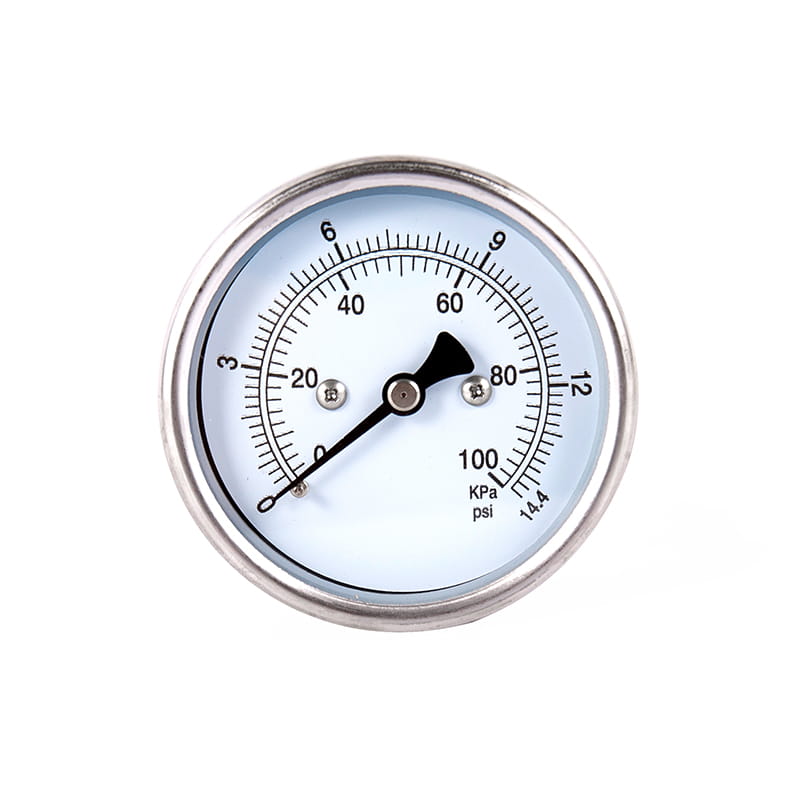

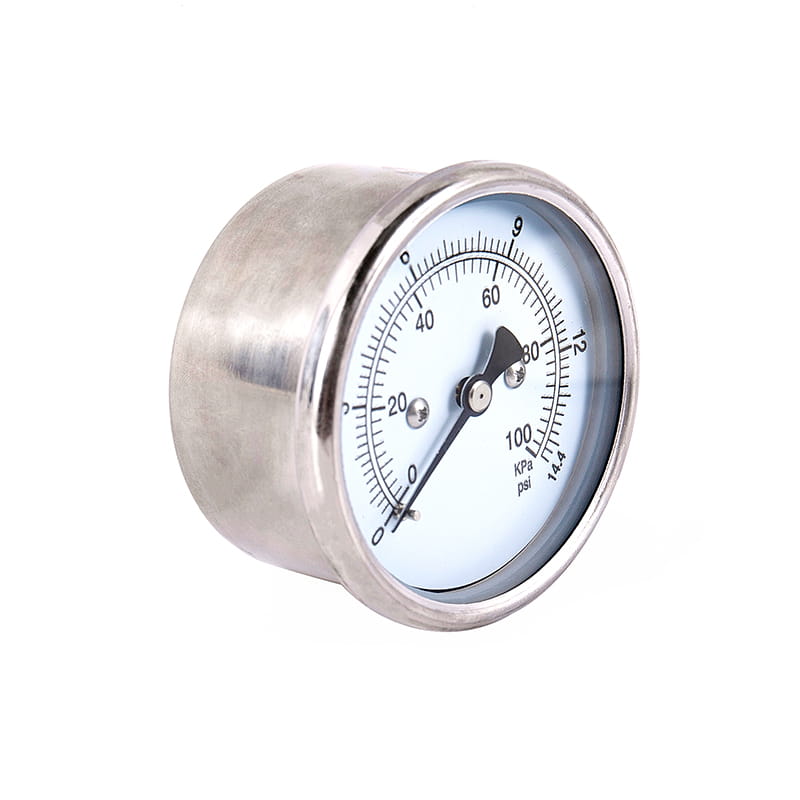

◆ মডেল ： Ye60 YE100 YE150
◆ ব্যবহার: ঝিল্লি বক্স প্রেসার গেজকে মাইক্রো প্রেসার গেজও বলা হয়। এটি বিস্ফোরণ বিপদ, অ-স্ফটিককরণ, অ-পরিবেশনকরণ এবং তামা এবং তামা খাদের উপর অ-ক্ষয়কারী প্রভাব ছাড়াই গ্যাস বা বাষ্পের কম মাইক্রো-চাপ পরিমাপের জন্য উপযুক্ত
◆ প্রযুক্তিগত পরামিতি ：
| মডেল নম্বর | YE60 | YE100 | YE150 | |
| নামমাত্র ব্যাস | Φ 60 | Φ 100 | Φ 150 | |
| মাউন্টিং টাইপ | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| সংযোগকারী থ্রেড | এম 14 × 1.5 | এম 20 × 1.5 | ||
| নির্ভুলতা শ্রেণি | 1.6 ； 2.5 | |||
| পরিমাপের ব্যাপ্তি ০ কেপিএ ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| ব্যবহারের পরিবেশগত শর্ত | টেম্প ： -25 ℃～ 55 ℃； আপেক্ষিক আর্দ্রতা ： ≤ 80 ％ | |||
| কম্পন রেটিং | V · এইচ · 2 | |||
| ঝিল্লি বক্স উপাদান | কিউএসএন 4-0.3 | |||
| সুরক্ষা শ্রেণি | IP54 | |||
| বাস্তবায়ন মান | জেবি/টি 9274 | |||
| দ্রষ্টব্য: 1। যৌথ থ্রেডগুলি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায় | ||||
◆ বাহ্যিক মাত্রা:

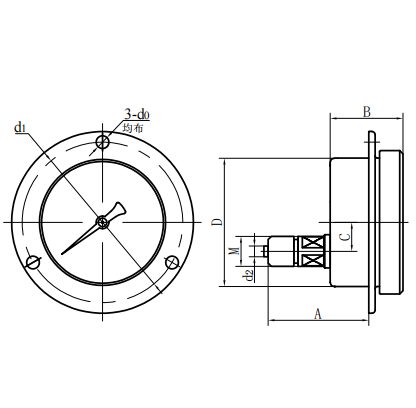

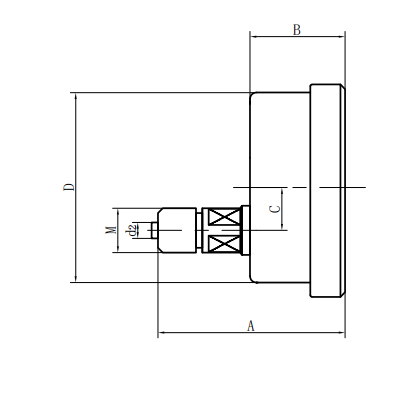

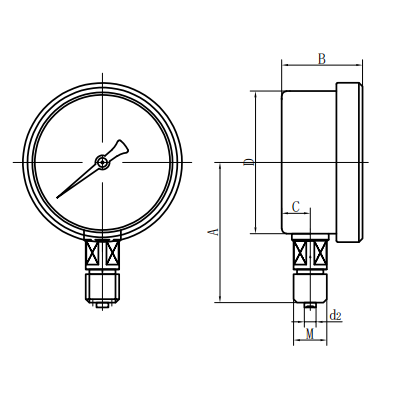

| রেডিয়াল ডাইরেক্ট টাইপ (ⅰ) | অক্ষীয় এক্সেন্ট্রিক ডাইরেক্ট টাইপ (ⅱ) |

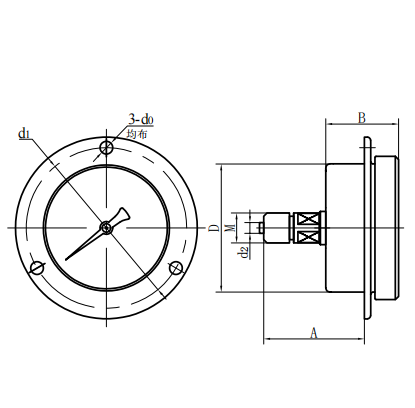

| অক্ষীয় কেন্দ্রীভূত সরাসরি প্রকার (iii) | অক্ষীয় এক্সেন্ট্রিক সন্নিবেশ প্রকার (iv) |

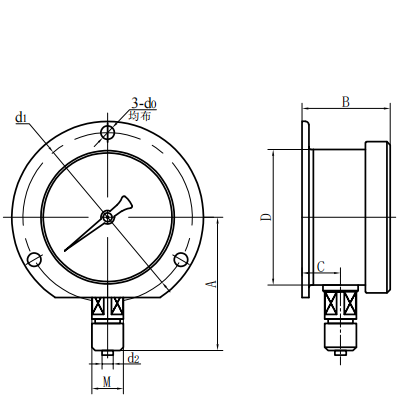

| অক্ষীয় কেন্দ্রীভূত সন্নিবেশ প্রকার (v) | রেডিয়াল উত্তল প্রকার (vi) |
| মডেল নম্বর | সামগ্রিক মাত্রা ০ মিমি ） | ||||||
| ক | খ | গ | ডি | ই | ডি 2 | মি | |
| YE60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | এম 10 × 1 |
| YE60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | এম 10 × 1 |
| | | | | | | | |
| YE100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | এম 20 × 1.5 |
| YE100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | এম 20 × 1.5 |
| | | | | | | | |
| YE150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | এম 20 × 1.5 |
| YE150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | এম 20 × 1.5 |
| | | | | | | | |
