প্রস্তুতকারক গরম বিক্রয় বৈদ্যুতিক যোগাযোগের চাপ গেজ

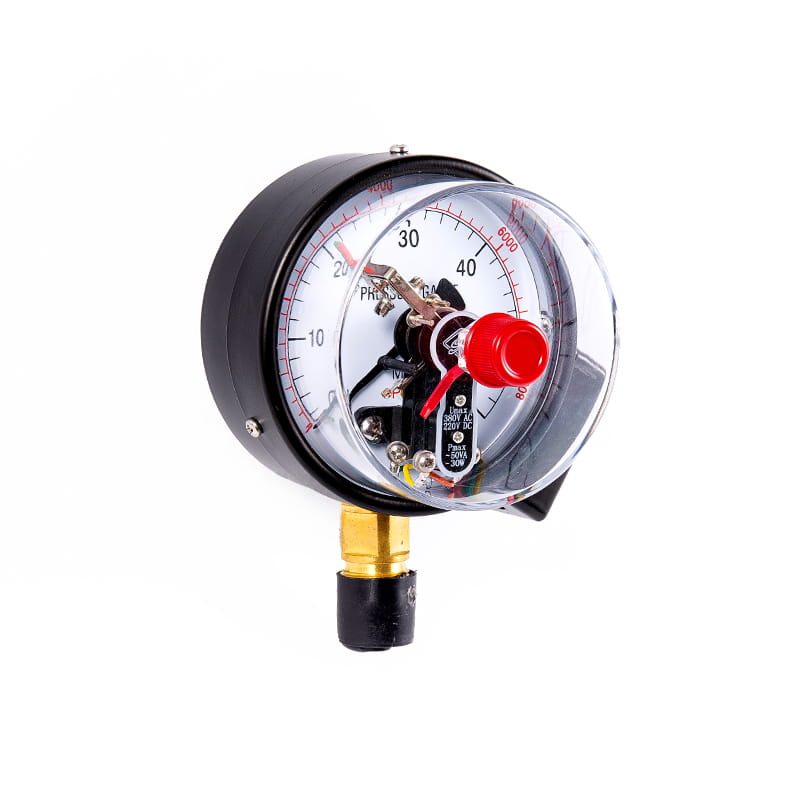

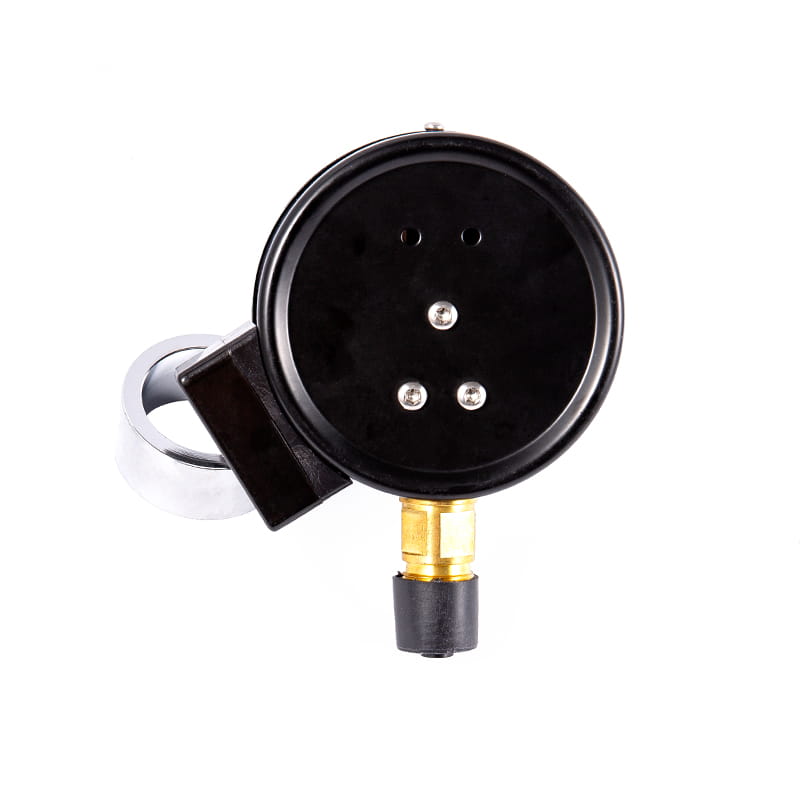

ওয়াইএক্সসি সিরিজ চৌম্বক-সহায়তায় বৈদ্যুতিক যোগাযোগের চাপ গেজ

◆ মডেল: Yxc60 yx100 yxc-150

◆ অ্যাপ্লিকেশন: এই ধরণের যন্ত্রটি বিস্ফোরণ বিপত্তি ছাড়াই তরল, গ্যাস বা বাষ্পের চাপ পরিমাপ করার জন্য উপযুক্ত, কোনও স্ফটিককরণ, কোনও দৃ ification ়তা এবং তামা এবং তামা মিশ্রণের উপর কোনও ক্ষয়কারী প্রভাব নেই। যখন এটি কোনও উপযুক্ত সার্কিট দিয়ে সজ্জিত থাকে, তখন এটি পরিমাপ ও নিয়ন্ত্রিত হওয়ার জন্য চাপ সিস্টেমে একটি অ্যালার্ম বা স্বয়ংক্রিয় নিয়ন্ত্রণ প্রেরণ করতে পারে।

Yxc সিরিজ পণ্যগুলি চৌম্বকীয় সহায়তায় বৈদ্যুতিক যোগাযোগ ডিভাইস গ্রহণ করে, যা স্থিতিশীল এবং নির্ভরযোগ্য ক্রিয়া এবং বৃহত যোগাযোগের পাওয়ারের সুবিধা রয়েছে।

◆ যদি এটি একটি শকপ্রুফ টাইপ প্রেসার গেজ তৈরি করা প্রয়োজন হয় তবে এটি গ্লিসারিন বা সিলিকন তেল দিয়ে পূর্ণ হতে পারে

একটি উদ্ধৃতি পান

◆ প্রযুক্তিগত পরামিতি:

মডেল		Yxc60		Yxc100		Yxc150
নামমাত্র ব্যাস		Φ 60		Φ 100		Φ 150
শান্ত ফাইন প্রকার স্টাইল	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
ফিটিং থ্রেড		এম 14 × 1.5		এম 20 × 1.5
নির্ভুলতা শ্রেণি		2.5		1.6
পরিমাপ পরিসীমা ০ এমপিএ ）		সত্য স্থান: -0.1 ~ 0 চাপ ভ্যাকুয়াম: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 চাপ: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
ব্যবহারের পরিবেশগত শর্ত		তাপমাত্রা: -40 ° C ~ 70 ° C; আপেক্ষিক আর্দ্রতা: ≤ 85 %
বৈদ্যুতিক পরামিতি		★ সর্বাধিক কার্যকারী ভোল্টেজ: 380 ভি এসি ; 220 ভি ডিসি ★ সর্বাধিক যোগাযোগের শক্তি: 30va ★ নিয়ন্ত্রণ মোড: উপরের এবং নিম্ন সীমা, উপরের উপরের সীমা (ডাবল উপরের সীমা), নিম্ন নিম্ন সীমা (ডাবল নিম্ন সীমা) এবং অন্যান্য ধীর চৌম্বকীয় সহায়ক যোগাযোগের স্যুইচগুলি সম্পূর্ণ পরিসরে সামঞ্জস্য করা যায়
তারের		জংশন বাক্স	1		2		3	4
		তারের রঙ কোড	লাল		সবুজ		হলুদ	কালো
		আউটপুট টার্মিনাল	উপরের সীমা		নিম্ন সীমা		জনসাধারণ	আর্থিং
কম্পন প্রতিরোধের রেটিং		V · এইচ · 3
বোর্দন টিউব উপাদান		কিউএসএন 4-0.3
প্রবেশ সুরক্ষা		IP54
মান প্রয়োগ করুন		জেবি/টি 9273
দ্রষ্টব্য: 1 । যৌথ থ্রেড ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

◆ রেটেড লোড রেফারেন্স মান:

ভোল্টেজ (V)	প্রতিরোধী লোড বর্তমান মান ( ক )		ইন্ডাকটিভ লোড কারেন্টের মান ০ ক ）
ভোল্টেজ (V)	এসি	ডিসি	ইন্ডাকটিভ লোড কারেন্টের মান ০ ক ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ মাত্রা:

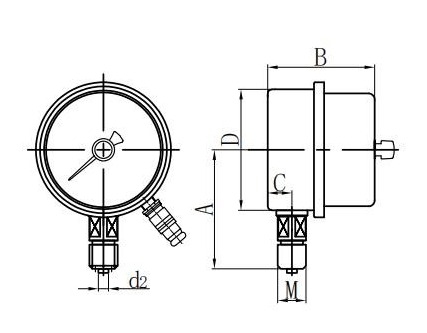

রেডিয়াল ডাইরেক্ট (আই।)

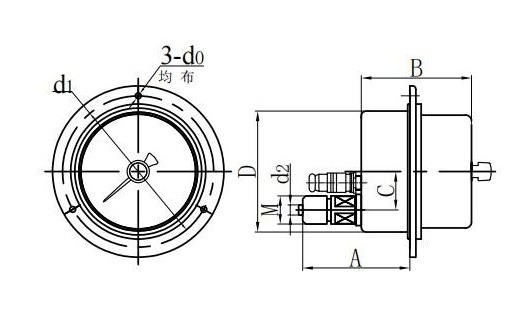

অক্ষীয় এক্সেন্ট্রিক ডাইরেক্ট (ii।)

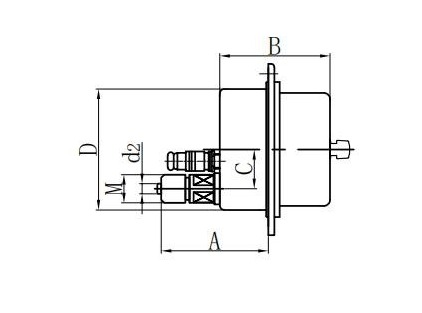

অক্ষীয় কেন্দ্রীভূত প্রত্যক্ষ (iii।)

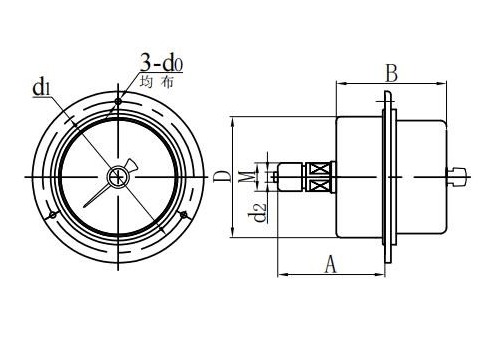

অক্ষীয় এক্সেন্ট্রিক ফ্লাশ (iv।)

অক্ষীয় কেন্দ্রীভূত ফ্লাশ মাউন্ট (ভি।)

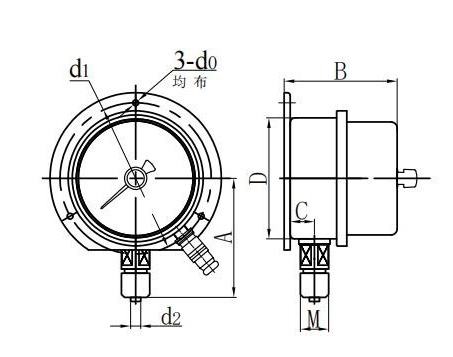

রেডিয়াল উত্তল মাউন্ট (vi।)

মডেল	মাত্রা ( মিমি )
মডেল	ক	খ	গ	ডি	ডি 0	ডি 1	ডি 2	মি
Yxc60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	এম 14 × 1.5
Yxc60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
Yxc60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	এম 14 × 1.5
Yxc60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
Yxc60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	এম 14 × 1.5
Yxc60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	এম 14 × 1.5
Yxc100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	এম 20 × 1.5
Yxc100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	এম 20 × 1.5
Yxc100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	এম 20 × 1.5
Yxc100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	এম 20 × 1.5
Yxc150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	এম 20 × 1.5
Yxc150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	এম 20 × 1.5
Yxc150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	এম 20 × 1.5
Yxc150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	এম 20 × 1.5
