চাপ গেজ: নির্মাণের বিশদ থেকে অপারেশন মেকানিজম পর্যন্ত একটি বিস্তৃত ব্যাখ্যা

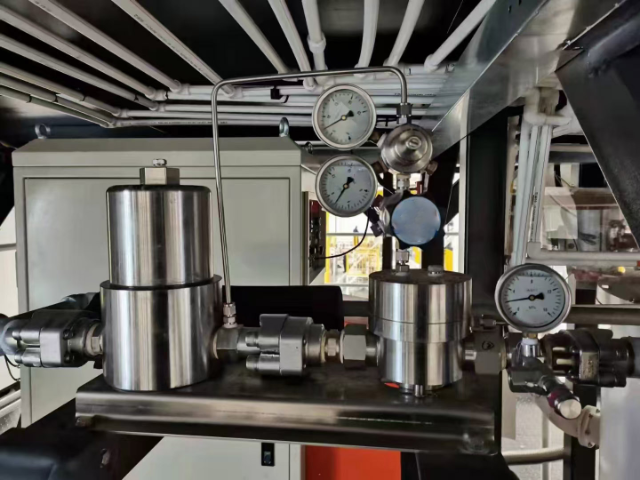

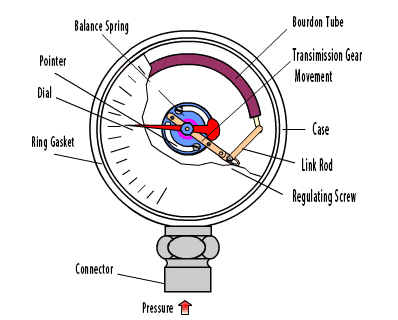

1। চাপ গেজের মূল কাঠামো

01 ইলাস্টিক সংবেদনশীল উপাদান

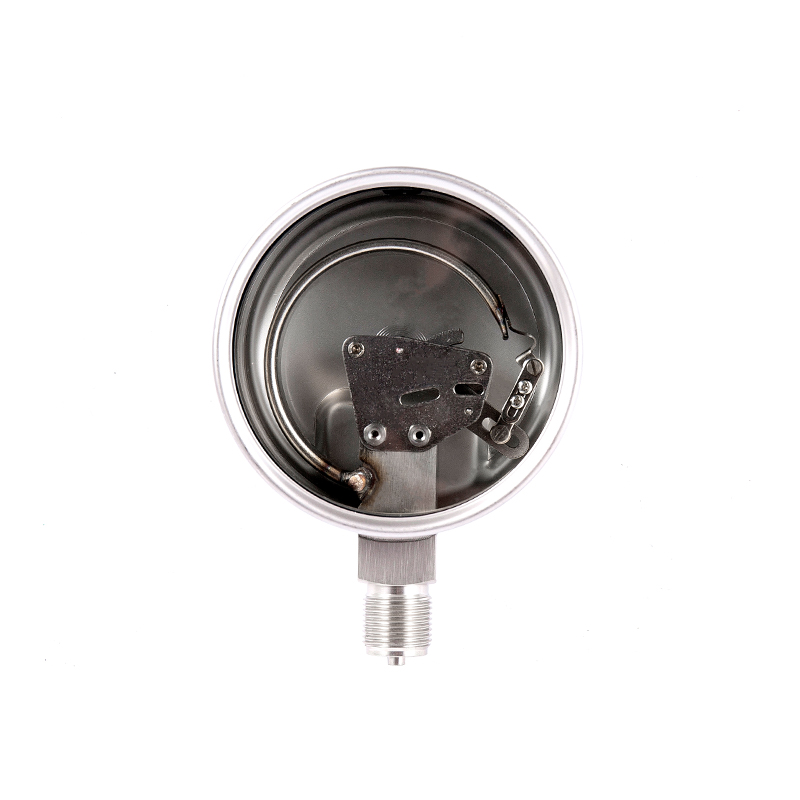

Urd বোর্দন টিউব: সর্বাধিক সাধারণ ইলাস্টিক উপাদান, এটি একটি সি-আকৃতি, সর্পিল বা হেলিকাল আকারের আকারে এবং এটি তামার মিশ্রণ বা স্টেইনলেস স্টিল দিয়ে তৈরি। যখন অভ্যন্তরটি চাপের মধ্যে থাকে, বোর্দন টিউবটি বাহ্যিকভাবে প্রসারিত হবে, যার ফলে পয়েন্টারটি ঘোরানো হবে।
· ডায়াফ্রাম: পরিমাপের জন্য নিম্নচাপ এবং ক্ষয়কারী মেডুইম, ধাতব বা রাবারের তৈরি যা চাপ দ্বারা প্রভাবিত হওয়ার পরে বিকৃত হবে।
· বেলো: বড় বিকৃতি এবং উচ্চ সংবেদনশীলতা সহ খুব ছোট চাপগুলি পরিমাপের জন্য উপযুক্ত।

02 ট্রান্সিমিশন গিয়ার
· লিঙ্ক রড: বিকৃতি স্থানচ্যুতি সংক্রমণ করতে ইলাস্টিক উপাদান এবং গিয়ার প্রক্রিয়া সংযুক্ত করুন।
· ফ্যান-আকৃতির গিয়ার: লিনিয়ার গতিটিকে ঘূর্ণন গতিতে রূপান্তর করে এবং পয়েন্টারের ডিফ্লেকশন কোণকে প্রশস্ত করে।
· ছোট গিয়ার: সেক্টর গিয়ারের সাথে মেশানো এবং পয়েন্টার শ্যাফ্টটি ঘোরানোর জন্য চালিত করে।

03 নির্দেশক ডিভাইস
· পয়েন্টার: বর্তমান চাপের মানটি প্রদর্শন করে এবং সাধারণত ডায়ালের সাথে একত্রে ব্যবহৃত হয়।
· ডায়াল: চাপ ইউনিটগুলি (এমপিএ, বার, পিএসআই ইত্যাদি) নির্দেশ করে এবং বিভিন্ন পরিমাপের ব্যাপ্তি বিভিন্ন স্কেল রেঞ্জের সাথে মিলে যায়।

04 শেল এবং সংযোগকারী উপাদান
· কেস: অভ্যন্তরীণ প্রক্রিয়া রক্ষা করে। উপাদান হয় প্লাস্টিক, স্টেইনলেস স্টিল বা অ্যালুমিনিয়াম খাদ। কিছু শক-প্রতিরোধী চাপ গেজ কম্পন হ্রাস করতে ভিতরে তেল (যেমন সিলিকন তেল বা গ্লিসারিন) দিয়ে পূর্ণ হয়।
· সংযোগ: এটি পরীক্ষিত সিস্টেমটি সংযুক্ত করতে ব্যবহৃত হয়। সাধারণ থ্রেড স্ট্যান্ডার্ডগুলির মধ্যে জি 1/2, এনপিটি, বিএসপি ইত্যাদি অন্তর্ভুক্ত রয়েছে


2। চাপ গেজের কার্যকরী নীতি

01 চাপ প্রচার
· পরিমাপকৃত মাধ্যম (গ্যাস বা তরল) ইন্টারফেসের মাধ্যমে চাপ গেজে প্রবেশ করে এবং ইলাস্টিক উপাদান (যেমন বোর্দন টিউব, ডায়াফ্রাম বা বেলো) এর উপর কাজ করে।

02 ইলাস্টিক উপাদান বিকৃতি
Urd বোর্দন টিউব প্রকার: চাপ বাড়ার সাথে সাথে বোর্দন টিউব ধীরে ধীরে (সি-আকৃতির নলের ক্ষেত্রে) সোজা হয়ে যায় বা প্রসারিত হয় (একটি সর্পিল টিউবের ক্ষেত্রে) অভ্যন্তরীণ চাপের কারণে, যার ফলে স্থানচ্যুতি ঘটে।
· ডায়াফ্রাম প্রকার: চাপটি ডায়াফ্রামের কেন্দ্রকে বাঁকানো বিকৃতিটি অতিক্রম করে এবং স্থানচ্যুতি চাপের সাথে পরিবর্তিত হয়।
· বোলো প্রকার: অক্ষীয় প্রসারণ এবং সংকোচনের, খুব ছোট চাপগুলি পরিমাপের জন্য উপযুক্ত।

03 যান্ত্রিক সংক্রমণ পরিবর্ধন
ইলাস্টিক উপাদানটির সামান্য বিকৃতিটি লিঙ্কেজ প্রক্রিয়াটির মাধ্যমে সেক্টর গিয়ারে প্রেরণ করা হয়, যা পরে ছোট গিয়ারটি ঘোরানোর জন্য চালিত করে এবং পয়েন্টারটিকে অপসারণ করতে বাধ্য করে। গিয়ার ট্রান্সমিশন মেকানিজম সিস্টেমের কার্যকারিতা হ'ল স্থানচ্যুতি প্রশস্ত করা, পয়েন্টারটিকে চাপের মানটি স্পষ্টভাবে নির্দেশ করতে সক্ষম করে।

04 পয়েন্টার ইঙ্গিত
পয়েন্টারটি ডায়ালটিতে চলে এবং সংশ্লিষ্ট চাপের মানকে নির্দেশ করে। উদাহরণস্বরূপ:
The যখন চাপ 0 হয়, পয়েন্টারটি "0" চিহ্নের দিকে নির্দেশ করা উচিত (যদি সঠিক না হয় তবে শূন্য সমন্বয় প্রয়োজন)।
The পেশী বিল্ডিংয়ের জন্য চাপ বাড়লে, পয়েন্টারটি ঘড়ির কাঁটার দিকে ঘোরায়, বর্তমান চাপের মানটি নির্দেশ করে।

05 রিটার্ন-টু-জিরো মেকানিজম
যখন চাপ প্রকাশিত হয়, ইলাস্টিক উপাদানটি তার মূল অবস্থায় ফিরে আসে এবং পয়েন্টারটি হেয়ারস্প্রিং (বা বসন্ত) এর ক্রিয়াকলাপের অধীনে শূন্য অবস্থানে ফিরে যায়।


3. বিশেষ ধরণের চাপ গেজের বৈশিষ্ট্যযুক্ত নীতি
01 শক-প্রুফ চাপ গেজ
· কম্পনের সময় পয়েন্টারের উপর প্রভাব হ্রাস করতে অভ্যন্তরীণ তেল ফিলিং (সিলিকন তেল বা গ্লিসারিন)
Hy হাইড্রোলিক যন্ত্রপাতি এবং সংক্ষেপকগুলির মতো কম্পনের পরিবেশের জন্য উপযুক্ত

02 ডিফারেনশিয়াল চাপ গেজ
Dual একটি দ্বৈত বোর্দন টিউব বা দ্বৈত ডায়াফ্রাম কাঠামো ব্যবহার করে এটি দুটি চাপ উত্সের মধ্যে পার্থক্য পরিমাপ করে।
ফিল্টার মনিটরিং, ফ্লো মিটার এবং অন্যান্য সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত।

03 ডিজিটাল চাপ গেজ
The চাপ সংকেতগুলিকে বৈদ্যুতিক সংকেতগুলিতে রূপান্তর করতে চাপ সেন্সরগুলি (যেমন পাইজোরসিস্টিভ বা ক্যাপাসিটিভ) ব্যবহার করুন, যা পরে প্রক্রিয়া করা হয় এবং ডিজিটালি প্রদর্শিত হয়।
· এটি 4-20MA বা RS485 সংকেত আউটপুট করতে পারে, যা স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য উপযুক্ত।

4.সুমারাইজ

· যান্ত্রিক চাপ গেজ: গিয়ারের ঘূর্ণনের সাথে মিলিত ইলাস্টিক উপাদানটির বিকৃতকরণের উপর ভিত্তি করে এটির একটি সাধারণ কাঠামো রয়েছে এবং এটি বজায় রাখা সহজ।
· বৈদ্যুতিন চাপ গেজ: সেন্সর ডিজিটাল প্রদর্শন, উচ্চ নির্ভুলতা, দূরবর্তী ডেটা সংক্রমণে সক্ষম
· নির্বাচনের মানদণ্ড: মাধ্যম, চাপের পরিসীমা এবং পরিবেশের উপর ভিত্তি করে উপযুক্ত প্রকারটি চয়ন করুন (কম্পন, জারা)।

যদিও চাপ গেজটি ছোট, তবে এটি শিল্প সুরক্ষায় অত্যন্ত গুরুত্বপূর্ণ। সঠিক ব্যবহার এবং রক্ষণাবেক্ষণ দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে পারে
