◆ মডেল: yq40 yq50 yq60 yq75 yq100 yq150

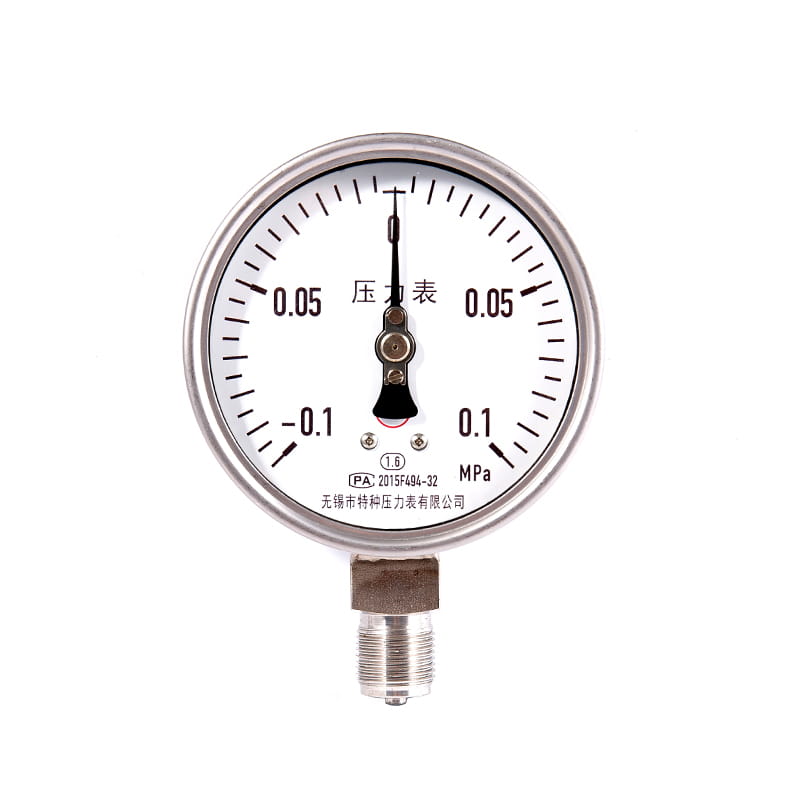

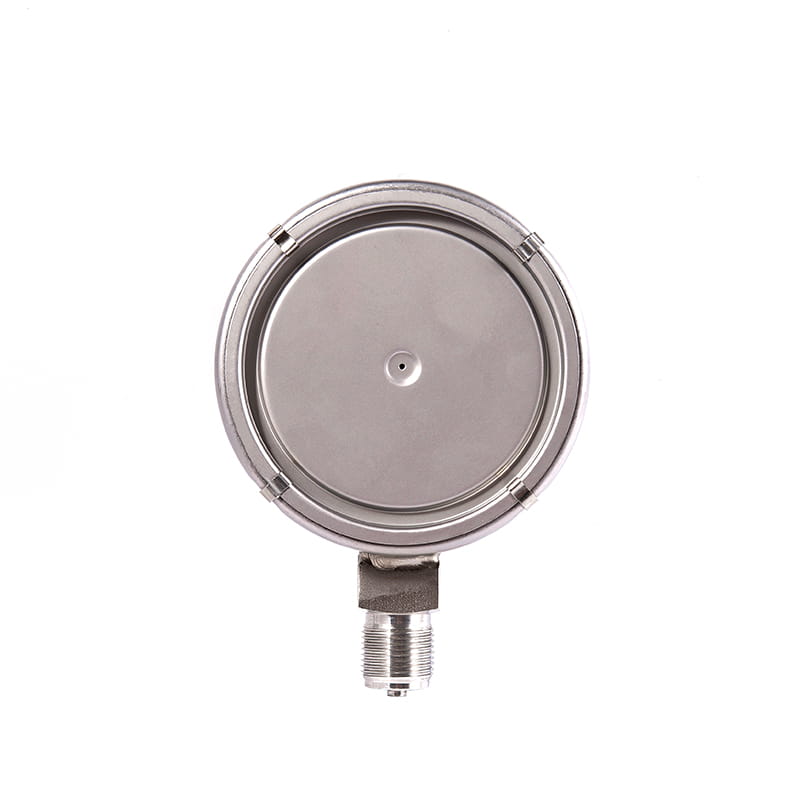

◆ ব্যবহার: গেজগুলির এই সিরিজটি সমস্ত স্টেইনলেস স্টিল দিয়ে তৈরি, শীর্ষে অভ্যন্তরীণ সুরক্ষা পার্টিশন এবং চাপ ত্রাণ ছিদ্র সহ, অপারেটর এবং সরঞ্জাম এবং সুবিধাগুলির সুরক্ষা সুরক্ষার জন্য ইলাস্টিক উপাদানগুলির ওভারলোড বা ক্লান্তির কারণে সৃষ্ট ফেটে যাওয়ার কারণে মামলার অভ্যন্তরে অতিরিক্ত চাপ প্রকাশের জন্য শীর্ষে অতিরিক্ত চাপ প্রকাশ করতে পারে এবং শীর্ষে একটি তরল-ভরাট স্টপ্পার এবং অভ্যন্তরীণ ক্ষতিপূরণকারী ডায়াফম রয়েছে। তরল ভরা সুরক্ষা গেজগুলি কম্পন-প্রতিরোধী, কম্পনের কারণে গেজের অভ্যন্তরে ক্ষতি রোধ করে এবং পরিধান এবং জারা হ্রাস করতে অভ্যন্তরীণ উপাদানগুলিকে লুব্রিকেট করে।
এই গেজগুলি ড্রিলিং, পরিশোধন, রাসায়নিক, খাবার, ফার্মাসিউটিক্যাল, সামুদ্রিক, অফশোর তেল প্ল্যাটফর্ম এবং অন্যান্য শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়
| মডেল নম্বর | Yq60 | Yq100 | YQ150 | |
| নামমাত্র ব্যাস | Φ 60 | Φ 100 | Φ 150 | |
| ইনস্টলেশন ফর্ম | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| সংযোগকারী থ্রেড | এম 14 × 1.5 | এম 20 × 1.5 | ||
| নির্ভুলতা শ্রেণি | 2.5 | 1.6 | ||
| পরিমাপের ব্যাপ্তি ০ এমপিএ ） | খালি ： -0.1 ～ 0 চাপ ভ্যাকুয়াম ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 চাপ ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| ব্যবহারের পরিবেশগত শর্ত | টেম্প ： -40 ℃～ 70 ℃ | |||
| কম্পন রেটিং | V · এইচ · 3 | |||
| বোর্ডেন টিউব উপাদান | Ocr18ni12mo2ti ； SUS316 ； SUS316L | |||
| কেস এবং সংযোগকারী উপাদান | 1cr18ni9ti ； Sus304 | |||
| সুরক্ষা শ্রেণি | আইপি 65 | |||
| বাস্তবায়ন মান | জিবি/টি 1226 | |||
| দ্রষ্টব্য: 1। যৌথ থ্রেডগুলি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যায় | ||||
◆ বাহ্যিক মাত্রা:

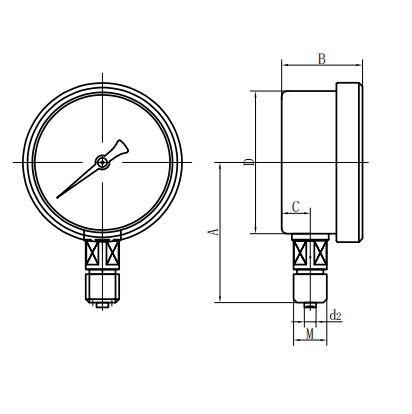

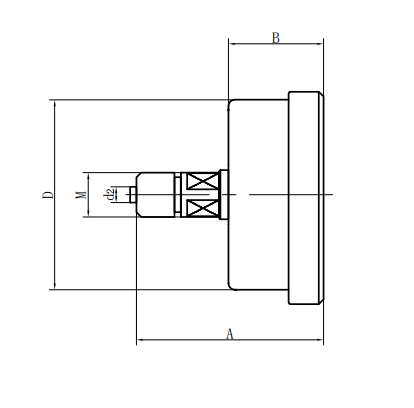

| রেডিয়াল ডাইরেক্ট টাইপ (ⅰ) | অক্ষীয় এক্সেন্ট্রিক ডাইরেক্ট টাইপ (ⅱ) |

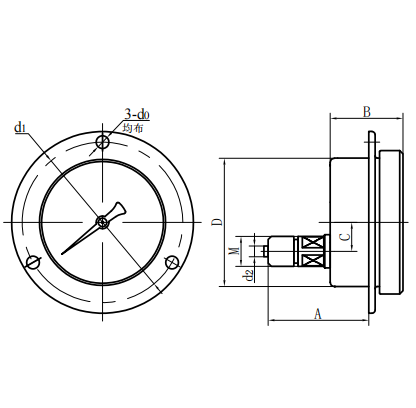

| অক্ষীয় কেন্দ্রীভূত সরাসরি প্রকার (iii) | অক্ষীয় এক্সেন্ট্রিক সন্নিবেশ প্রকার (iv) |

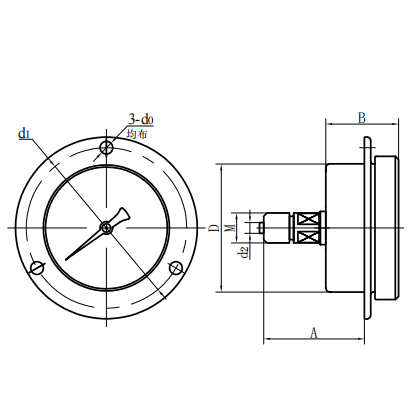

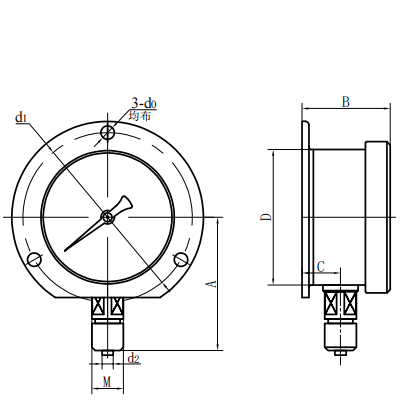

| অক্ষীয় কেন্দ্রীভূত সন্নিবেশ প্রকার (v) | রেডিয়াল উত্তল প্রকার (vi) |
| মডেল নম্বর | সামগ্রিক মাত্রা （ মিমি ） | |||||||
| ক | খ | গ | ডি | ডি 0 | ডি 1 | ডি 2 | মি | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | এম 14 × 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | এম 14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | এম 14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | এম 14 × 1.5 |
| Yq100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | এম 20 × 1.5 |
| Yq100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | এম 20 × 1.5 |
| Yq100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | এম 20 × 1.5 |
| Yq100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | এম 20 × 1.5 |
| Yq150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | এম 20 × 1.5 |
| Yq150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | এম 20 × 1.5 |
| Yq150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | এম 20 × 1.5 |
| Yq150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | এম 20 × 1.5 |
