◆ মডেল: YS100 YS150

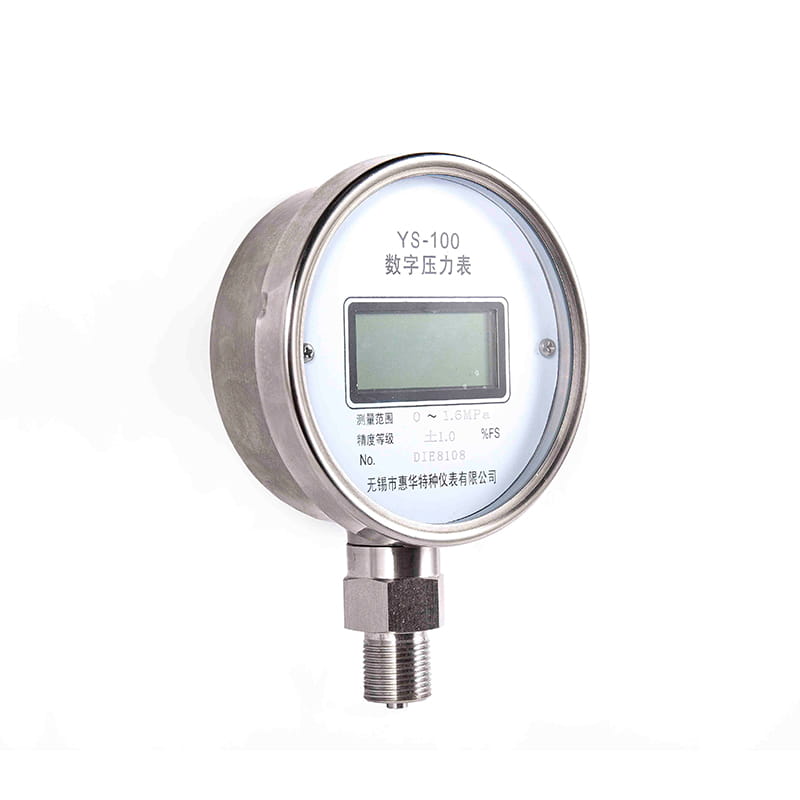

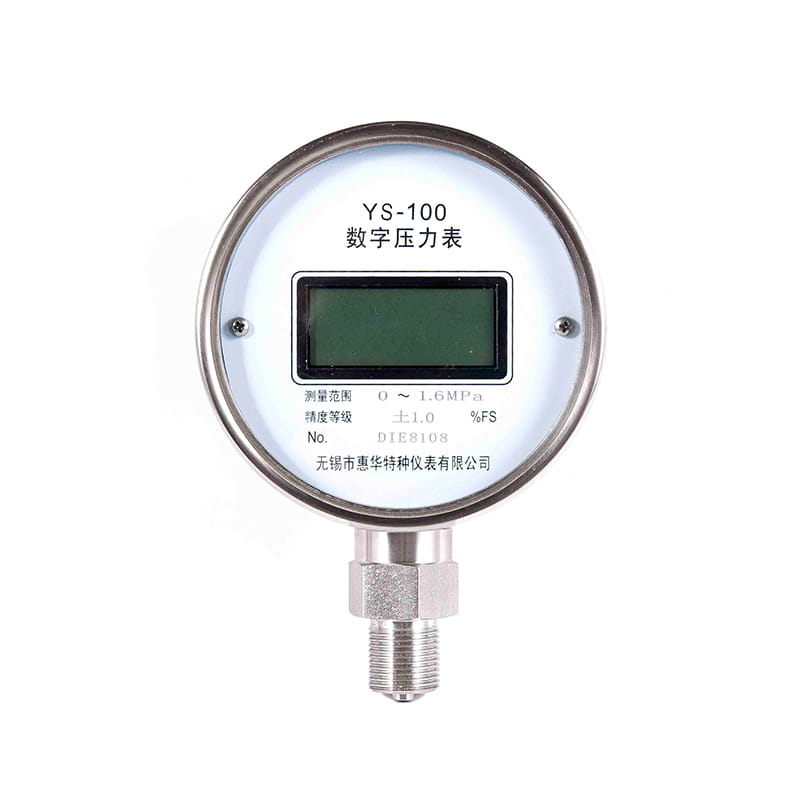

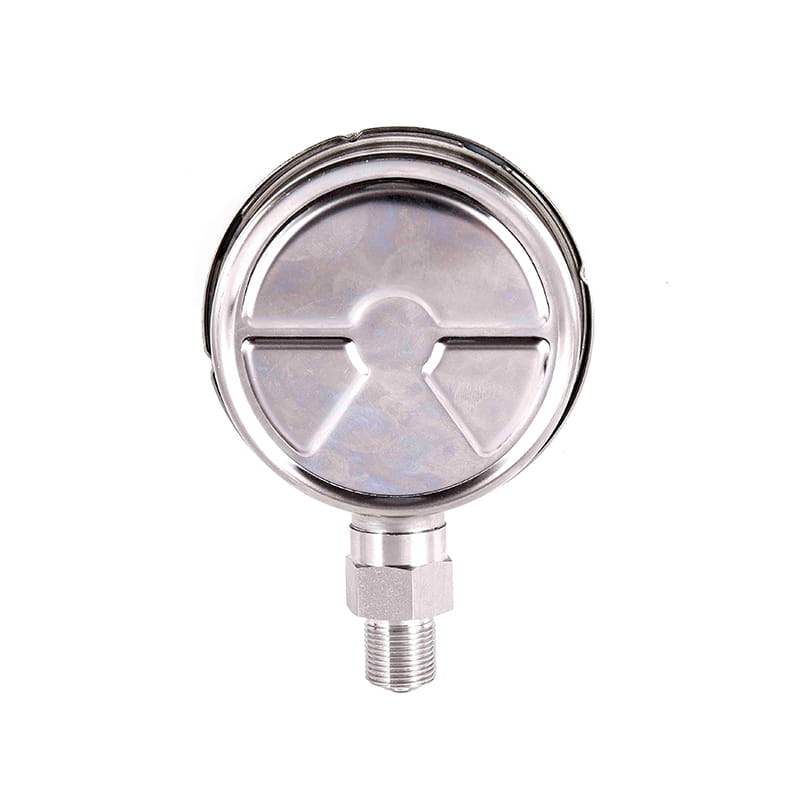

◆ ভূমিকা: এই ডিজিটাল চাপ গেজের সুন্দর আকৃতি, স্থিতিশীল কর্মক্ষমতা এবং সঠিক পরিমাপ রয়েছে; এটি উচ্চ নির্ভুলতা এবং কম বিদ্যুৎ খরচ অর্জনের জন্য বিশ্বের শীর্ষস্থানীয় মাইক্রোপ্রসেসর প্রযুক্তি এবং উন্নত অ্যানালগ-টু-ডিজিটাল রূপান্তর অ্যালগরিদমকে একত্রিত করে।
আমদানিকৃত চিপ গ্রহণ করে, এটি উপকরণ ডেটা অধিগ্রহণ এবং পরিমাপের প্রক্রিয়াতে সর্বোচ্চ চাপের শীর্ষ মান এবং সর্বনিম্ন চাপ উপত্যকার মান মুখস্থ করতে এবং রাখতে পারে। ডেটা পরিষ্কার এবং পড়তে সহজ করতে বৃহত স্ক্রিন তরল স্ফটিক প্রদর্শন প্রযুক্তি গ্রহণ করা। অনন্য ব্যাকলাইট প্রযুক্তি সাধারণত রাতে ব্যবহার করা যেতে পারে।
স্টেইনলেস স্টিল দিয়ে তৈরি শেল, জারা প্রতিরোধের, যান্ত্রিক কম্পনের প্রতিরোধের, সম্পূর্ণরূপে সিলিং প্রযুক্তি ব্যবহার করে দেহটি বিভিন্ন জটিল পরিবেশে প্রয়োগ করা যেতে পারে।
এই পণ্যটির বিদেশী ডিজিটাল চাপ গেজের মতো একই পারফরম্যান্স রয়েছে যা আমদানিকৃত যন্ত্র এবং traditional তিহ্যবাহী যান্ত্রিক গেজগুলি প্রতিস্থাপনের জন্য একটি আদর্শ পছন্দ।
◆ প্রধান ব্যবহার:
1। এটি সাধারণ চাপ গেজ, নির্ভুল চাপ গেজ, রক্তচাপ মনিটর বা অন্যান্য চাপ যন্ত্রগুলি ক্রমাঙ্কিত করতে ব্যবহার করা যেতে পারে। এটিও হতে পারে এটি চাপের সুনির্দিষ্ট পরিমাপের জন্যও ব্যাপকভাবে ব্যবহৃত হতে পারে; 2।
2। তেলফিল্ড জলের ইনজেকশন, ওয়েলহেড ভেসেল সরঞ্জাম চাপ পরিমাপ, পাওয়ার সরঞ্জাম পাইপলাইন পাম্প ইনলেট এবং আউটলেট চাপ পরিমাপ; 3।
3। পেট্রোকেমিক্যাল শিল্প: উত্পাদন প্রক্রিয়াতে ভ্যাকুয়াম, মাইক্রো চাপ এবং ক্ষয়কারী গ্যাস এবং তরল চাপ
পেট্রোকেমিক্যাল শিল্প: উত্পাদন প্রক্রিয়া পরিমাপে ভ্যাকুয়াম, মাইক্রো চাপ এবং ক্ষয়কারী গ্যাস এবং তরল চাপ; 4।
4। হাইড্রোলিক সিস্টেম, রেফ্রিজারেশন এবং প্রক্রিয়া পর্যবেক্ষণের OEM প্রয়োগ।
5। উচ্চ তাপমাত্রা মাঝারি, সান্দ্র মাঝারি এবং তরল উচ্চতা পরিমাপ; 6।
।
বলের পরিমাপ।
◆ প্রযুক্তিগত পরামিতি:
| মডেল | YS-100 | ওয়াইএস -150 | ||||
| নামমাত্র ব্যাস | Φ 100 | Φ 150 | ||||
| মাউন্টিং টাইপ | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| ফিটিং থ্রেড | এম 20 × 1.5 | |||||
| পরিমাপ পরিসীমা | পরিমাপ পদ্ধতি | নির্ভুলতা শ্রেণি ( %Fs) | গ্যারান্টিযুক্ত নির্ভুলতা তাপমাত্রা পরিসীমা | |||
| (0 ~ 60) পা | ডিফারেনশিয়াল চাপ | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) পিএ | ডিফারেনশিয়াল চাপ | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) কেপিএ | ডিফারেনশিয়াল চাপ | 0.1 ； 0.2 | ||||
| (0 ~ 2) কেপিএ | ডিফারেনশিয়াল চাপ | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) কেপিএ | গেজ চাপ, ডিফারেনশিয়াল চাপ | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) কেপিএ | গেজ চাপ, পরম চাপ | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) এমপিএ | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) এমপিএ | ||||||
| (0 ~ 100 ) এমপিএ | গেজ চাপ | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) এমপিএ | গেজ চাপ | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) এমপিএ | গেজ চাপ | 0 ℃ ~ 50 ℃ | ||||
| উপরের প্রবর্তিত চাপ ইউনিট ব্যবহার পা , এবং অন্যান্য চাপ ইউনিটগুলি ব্যবহারিক প্রয়োগেও ব্যবহার করা যেতে পারে, যেমন: কেজিএফ/সেমি 2 、 বার 、 এমবার 、 পিএসআই 、 এমএমএইচ 2 ও 、 এমএমএইচজি 、 এটিএম | ||||||
| ব্যবহারের পরিবেশগত শর্ত | তাপমাত্রা: -10 ° C ~ 50 ° সে; Relative humidity: < বায়ুমণ্ডলীয় চাপ: 86 ~ 106 কেপিএ | |||||
| যোগাযোগ ইন্টারফেস | ★ যোগাযোগ সিরিয়াল পোর্ট: আরএস 232 ★ বাউড রেট: 2400 , 4800 , 9600 Ption চ্ছিক (কারখানার ডিফল্ট 9600 ) ★ ডেটা দৈর্ঘ্য: 8 বিটস; বিটস বন্ধ করুন: 2 বিটস ★ মিটার ঠিকানা: 1 ~ 112 | |||||
| অতিরিক্ত বৈশিষ্ট্য | ★ তাপমাত্রা পরিমাপ: - 30 ° সে ~ 90 ° C; রেজোলিউশন: ± 0.1 °C ★ শীর্ষ রেকর্ডিং: পরিমাপের সময় ঘটে যাওয়া সর্বাধিক এবং সর্বনিম্ন চাপের মানগুলি রেকর্ড করে ★ ওভারভোল্টেজ অ্যালার্ম: অ্যালার্ম থ্রেশহোল্ডটি পরিমাপের সীমার মধ্যে নির্বিচারে সেট করা যেতে পারে ★ টাইমার শাটডাউন: আপনি বন্ধ করার জন্য একটি টাইমার সেট করতে পারেন | |||||
| অ্যানালগ ডায়াল | ★ চাপ শতাংশের ইঙ্গিত: পয়েন্টারটি একটি ফ্যান আকারে চাপ পরিমাপের পরিসীমা শতাংশের শতাংশ প্রদর্শন করে ★ চাপের ওঠানামা ইঙ্গিত: একটি পয়েন্টারের দোলটি নির্দেশ করে যে সংলগ্ন মাধ্যমিক চাপ পরিমাপ কতটা ওঠানামা করে ★ চাপ অ্যালার্ম চাপ প্রান্তিক ইঙ্গিত: বর্তমান চাপের মান অ্যালার্ম প্রান্তিকের চেয়ে বেশি কিনা তা দেখানোর জন্য তিনটি পয়েন্টারের ব্যবস্থা ব্যবহার করা হয় | |||||
| অন স্ক্রিন প্রদর্শন | Fstn এলসিডি স্ক্রিন; 5-অঙ্ক প্রদর্শন; নীল ব্যাকলাইট | |||||
| বিদ্যুৎ সরবরাহ মোড | অন্তর্নির্মিত ব্যাটারি (দয়া করে ব্যাটারি মডেলের জন্য নির্দেশিকা ম্যানুয়ালটি দেখুন) | |||||
| ভূমিকম্প রেটিং | V · এইচ · 3 | |||||
| প্রবেশ সুরক্ষা | আইপি 63 | |||||
| মান প্রয়োগ করুন | জেবি/টি 7392 | |||||
| দ্রষ্টব্য: এটি ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে পাইপ থ্রেড বা টেপার্ড পাইপ থ্রেডগুলিতেও তৈরি করা যেতে পারে (নির্বাচন গাইড দেখুন) | ||||||
◆ মাত্রা:
| রেডিয়াল ডাইরেক্ট (আই।) | অক্ষীয় এক্সেন্ট্রিক ডাইরেক্ট (ii।) |
| অক্ষীয় এক্সেন্ট্রিক ফ্লাশ মাউন্ট (iv।) | রেডিয়াল উত্তল মাউন্ট (vi।) |
| মডেল | মাত্রা ( মিমি ) | |||||||
| ক | খ | গ | ডি | ডি 0 | ডি 1 | ডি 2 | মি | |
| Ys100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | এম 20 × 1.5 |
| Ys100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | এম 20 × 1.5 |
| Ys100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | এম 20 × 1.5 |
| Ys100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | এম 20 × 1.5 |
| Ys150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | এম 20 × 1.5 |
| Ys150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | এম 20 × 1.5 |
| Ys150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | এম 20 × 1.5 |
| Ys150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | এম 20 × 1.5 |
