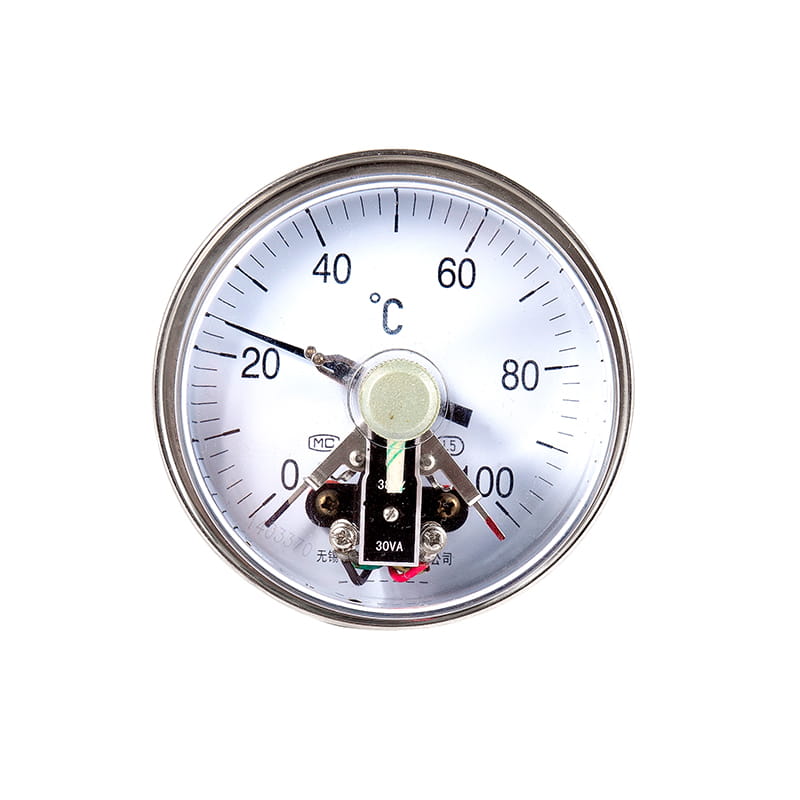

◆ মডেল: ডাব্লুএসএক্সসি -4
◆ প্রযুক্তিগত পরামিতি:
| মডেল | ডাব্লুএসএক্সসি -4 | ডাব্লুএসএক্সসি -5 | |||
| নামমাত্র ব্যাস (মিমি) | Φ 100 | Φ 150 | |||
| ফিটিং থ্রেড | এম 27 × 2 | ||||
| সুরক্ষা টিউবের ব্যাস ( মিমি ) | 10 | ||||
| প্রতিরক্ষামূলক টিউব চাপ প্রতিরোধ ( এমপিএ ) | 6.3 | ||||
| নির্ভুলতা শ্রেণি | 1.5 | ||||
| পরিমাপ পরিসীমা ( ° C।) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | |
| কোষের মান ( ° C।) ) | 1 | 1 | 2 | 2 | |
| পরিমাপ পরিসীমা ( ° C।) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | |
| কোষের মান ( ° C।) ) | 5 | 5 | 10 | 10 | |
| সন্নিবেশ দৈর্ঘ্য (মিমি) | L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | ||||
| সময় ধ্রুবক | ≤ 40 এস | ||||
| বৈদ্যুতিক পরামিতি | ডাব্লুএসএক্সসি -3 | যোগাযোগের ক্ষমতা: 30va ; সর্বাধিক ভোল্টেজ: 220 ভি এসি | |||
| ডাব্লুএসএক্সসি -4 ডাব্লুএসএক্সসি -5 | যোগাযোগের ক্ষমতা: 30va ; সর্বাধিক ভোল্টেজ: 380V এসি; 220 ভি ডিসি | ||||
| টার্মিনাল ব্লক তারের | 1 | 2 | 3 | 4 | |
| উপরের সীমা আউটপুট | নিম্ন সীমা আউটপুট | আউটপুট সাধারণ | আর্থিং | ||
| প্রবেশ সুরক্ষা | আইপি 55 | ||||
| মান প্রয়োগ করুন | জেবি/টি 8803 | ||||
| দ্রষ্টব্য: যৌথ থ্রেড পাইপ থ্রেডে তৈরি করা যেতে পারে জি 1/2 , জি 3/4 এবং তাই ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী। | |||||
◆ মাত্রা:

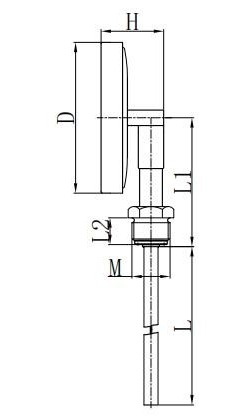

| অক্ষীয় মাউন্টিং ( 01) | রেডিয়াল মাউন্টিং ( 11 ) |

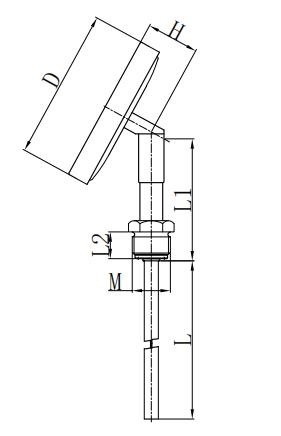

| 120 ⁰ মাউন্টিং ( 21 ) | জিম্বল মাউন্টিং ( 81 ) |
| মডেল | মাত্রা ( মিমি ) | ||||||
| ডি | এইচ | এল | এল 1 | এল 2 | এল 3 | মি | |
| ডাব্লুএসএক্সসি -401 | Φ 107 | / | 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； …… 2000 | 72 | 16 | 42 | এম 27 × 2 |
| ডাব্লুএসএক্সসি -411 | Φ 107 | 46 | 94 | 16 | 42 | এম 27 × 2 | |
| ডাব্লুএসএক্সসি -421 | Φ 107 | 44 | 82 | 16 | 42 | এম 27 × 2 | |
| ডাব্লুএসএক্সসি -481 | Φ 107 | 58 | 64 | 16 | 42 | এম 27 × 2 | |
| ডাব্লুএসএক্সসি -501 | Φ 150 | / | 72 | 16 | 42 | এম 27 × 2 | |
| ডাব্লুএসএক্সসি -511 | Φ 150 | 36 | 115 | 16 | 42 | এম 27 × 2 | |
| ডাব্লুএসএক্সসি -521 | Φ 150 | 44 | 82 | 16 | 42 | এম 27 × 2 | |
| ডাব্লুএসএক্সসি -581 | Φ 150 | 58 | 64 | 16 | 42 | এম 27 × 2 | |
