আপনার কি বিমেটাল বৈদ্যুতিক যোগাযোগের থার্মোমিটারগুলি সম্পর্কে পরিষ্কার ধারণা আছে?

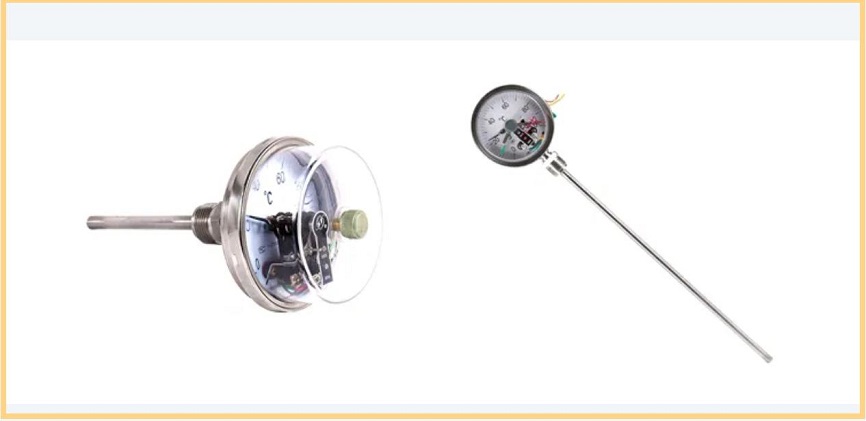

বিমেটাল বৈদ্যুতিক যোগাযোগ থার্মোমিটার

দ্য বিমেটালিক বৈদ্যুতিক যোগাযোগ থার্মোমিটার একটি শিল্প উপকরণ যা তাপমাত্রা পরিমাপ এবং স্বয়ংক্রিয় নিয়ন্ত্রণ ফাংশনগুলির সংমিশ্রণ করে it এটি এবং একটি সাধারণ থার্মোমিটারের মধ্যে বৃহত্তম পার্থক্য হ'ল তাপমাত্রা নির্দেশ করার পাশাপাশি এটি স্বয়ংক্রিয়ভাবে সার্কিটকে নিয়ন্ত্রণ করতে পারে।

1। মডেল নম্বরটি কীভাবে পড়বেন? কী প্যারামিটারগুলি সমস্ত কোডে রয়েছে।
দ্য model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· উপসর্গ (ডাব্লুএসএক্স): স্পষ্টভাবে ইঙ্গিত দেয় যে পণ্যের ধরণটি একটি বিমেটালিক বৈদ্যুতিক যোগাযোগ থার্মোমিটার।

· প্রথম অঙ্ক (4): ইনস্টলেশন পদ্ধতি উপস্থাপন করে। 1 - রেডিয়াল টাইপ (ডায়ালটি সন্নিবেশ রডের জন্য লম্ব), 2 - অক্ষীয় প্রকার (ডায়ালটি সন্নিবেশ রডের সমান্তরাল), 3 - ইউনিভার্সাল টাইপ (ডায়ালটি 360 ° ঘোরাতে পারে), 4 - ফ্ল্যাঞ্জ ইনস্টলেশন প্রকার, 5 - থ্রেডযুক্ত ইনস্টলেশন প্রকার।

· দ্বিতীয় সংখ্যা (1): ডায়ালের ব্যাস নির্দেশ করে। বিকল্পগুলি 1-60 মিমি, 2-100 মিমি, 3-150 মিমি, 4-200 মিমি। ব্যাস যত বড় হবে, ততই পড়া পরিষ্কার করুন, এটি দীর্ঘ-দূরত্বের পর্যবেক্ষণের জন্য উপযুক্ত করে তোলে।

· তৃতীয় অঙ্ক (1): নির্ভুলতার স্তরটি নির্দেশ করে। 1 - 1.0 স্তর, 2 - 1.5 স্তর। যথার্থতার স্তরটি যত কম হবে তত কম পরিমাপের ত্রুটি (উদাহরণস্বরূপ, 1.0 স্তর মানে ত্রুটিটি পরিসীমাটির 1% এর বেশি নয়)।

· অতিরিক্ত কোড: উদাহরণস্বরূপ, "পি" প্রতিরক্ষামূলক পাইপের সাথে নির্দেশ করে, "এম" জলরোধী কাঠামোর সাথে নির্দেশ করে। ব্যবহারের পরিবেশ অনুযায়ী পছন্দ করা যেতে পারে।

2, তিনটি মূল উপাদান কর্মক্ষমতা নির্ধারণ করে।
দ্য core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· থার্মোমেট্রিক উপাদান (তাপমাত্রা সেন্সিং কোর): এটি বিভিন্ন তাপীয় প্রসারণ সহগের (যেমন ব্রাস এবং আইরিডিয়াম খাদ) সহ দুটি ধাতব শীট একসাথে ঘূর্ণায়মান করে তৈরি করা হয়। যখন তাপমাত্রা পরিবর্তিত হয়, বিমেটালিক শীটটি প্রসারণের পার্থক্যের কারণে বাঁকায়, যার ফলে পয়েন্টারটি ঘোরানো হয় এবং তাপমাত্রার ইঙ্গিত অর্জন করে।

· বৈদ্যুতিক যোগাযোগ ডিভাইস (তাপমাত্রা নিয়ন্ত্রণের জন্য মূল উপাদান): এটি স্থির পরিচিতি এবং অস্থাবর পরিচিতি নিয়ে গঠিত। অস্থাবর পরিচিতিগুলি পয়েন্টারের সাথে চলতে থাকে। যখন তাপমাত্রা প্রিসেট মানটিতে পৌঁছায়, দুটি পরিচিতি যোগাযোগ/সংযোগ বিচ্ছিন্ন করে, একটি বাহ্যিক অ্যালার্ম বা নিয়ন্ত্রণ সার্কিটকে ট্রিগার করে (যেমন ফ্যান শুরু করা, হিটারটি বন্ধ করে দেওয়া)।

· মাথা এবং মাউন্টিং উপাদান: দ্য head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, উপাদান নির্বাচন: দ্য materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

সঠিক পণ্য নির্বাচন করতে 4,3 পদক্ষেপ

· পরিমাপের পরিসীমা: পরিমাপের জন্য তাপমাত্রার সীমার উপর ভিত্তি করে নির্বাচন করুন। এটি সুপারিশ করা হয় যে প্রকৃত পরিমাপটি পরিসীমাটির 1/3 থেকে 2/3 এর মধ্যে পড়ে (উদাহরণস্বরূপ, যদি 0 - 100 ℃ পরিমাপ করা হয় তবে 0 - 150 of এর একটি পরিসীমা বেছে নেওয়া আরও সঠিক ফলাফল সরবরাহ করবে)।

Night পরিবেশ বিবেচনা করুন: আর্দ্র/ক্ষয়কারী পরিবেশের জন্য, 316L প্রতিরক্ষামূলক টিউব সহ স্টেইনলেস স্টিল ডায়াল চয়ন করুন; কম্পনের দৃশ্যের জন্য, শক-প্রুফ কাঠামো সহ মডেলগুলি নির্বাচন করুন।

· ইনস্টলেশন: পাইপ তাপমাত্রা পরিমাপের জন্য, থ্রেডযুক্ত বা ফ্ল্যাঞ্জ ইনস্টলেশন ব্যবহার করুন; সরঞ্জাম তাপমাত্রা পরিমাপের জন্য, রেডিয়াল বা সর্বজনীন প্রকারটি চয়ন করুন।

সংক্ষিপ্তসার ：
যদিও বিমেটালিক বৈদ্যুতিক যোগাযোগের থার্মোমিটারের কাঠামো জটিল নয়, মডেল এবং উপকরণগুলির যুক্তিসঙ্গত নির্বাচন সরাসরি পরিমাপের নির্ভুলতা এবং সরঞ্জামগুলির সুরক্ষাকে প্রভাবিত করে। আমরা আশা করি এই নিবন্ধটি আপনাকে মূল জ্ঞানটি দ্রুত উপলব্ধি করতে এবং নির্বাচনের ভুলগুলি এড়াতে সহায়তা করতে পারে। আপনি কি আপনার ব্যবহারে কোনও সমস্যার মুখোমুখি হয়েছেন? প্রতিক্রিয়া বিভাগে বার্তাগুলি রেখে স্বাগতম ~
