একটি ডিফারেনশিয়াল চাপ গেজ জন্য উপাদান নির্বাচন কিভাবে?

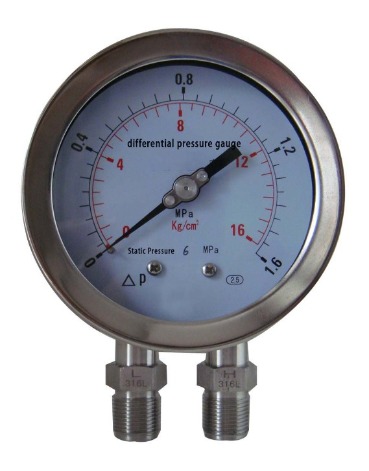

ডিফারেনশিয়াল প্রেসার গেজ

ডিফারেনশিয়াল চাপ পরিমাপক দুটি বিন্দুর মধ্যে চাপের পার্থক্য পরিমাপ করতে ব্যবহৃত একটি যন্ত্র। এতে দুটি চাপ ইন্টারফেস রয়েছে (H উচ্চ-চাপ শেষ, L নিম্ন-চাপ শেষ)।এবং পর্যবেক্ষণ (ফিল্টার, পরিষ্কার কক্ষ), পরিমাপ (প্রবাহ, স্তর), নিয়ন্ত্রণ (শিল্প প্রক্রিয়া)।এটি সিস্টেমের নিরাপদ, দক্ষ এবং স্থিতিশীল অপারেশন নিশ্চিত করার পাশাপাশি প্রতিরোধমূলক রক্ষণাবেক্ষণ অর্জনের জন্য একটি গুরুত্বপূর্ণ হাতিয়ার।

আমি, কিভাবে একটি ডিফারেনশিয়াল প্রেসার গেজের মডেল সনাক্ত করব?
একটি ডিফারেনশিয়াল প্রেসার গেজের মডেল সাধারণত "সিরিজ কোড রেঞ্জ নির্ভুলতা ইনস্টলেশন পদ্ধতি বিশেষ ফাংশন" দ্বারা গঠিত। বিভিন্ন নির্মাতাদের নামকরণের নিয়মগুলি কিছুটা আলাদা, তবে মূল পরামিতিগুলি একই। এই পয়েন্টগুলি বোঝা যথেষ্ট:
· সিরিজ কোড: যন্ত্রের মৌলিক প্রকারের প্রতিনিধিত্ব করে। উদাহরণস্বরূপ, YXC সিরিজ হল একটি চৌম্বক-সহায়ক বিন্দু বৈদ্যুতিক যোগাযোগ ডিফারেনশিয়াল প্রেসার গেজ (অ্যালার্ম ফাংশন সহ), CYW সিরিজ হল একটি মাইক্রো-ডিফারেনশিয়াল প্রেসার গেজ (নিম্ন ডিফারেনশিয়াল প্রেসার পরিস্থিতির জন্য উপযুক্ত), এবং DP সিরিজ হল একটি সাধারণ শিল্প ডিফারেনশিয়াল প্রেসার গেজ।
·রেঞ্জ: সরাসরি পরিমাপের পরিসর নির্ধারণ করে। ইউনিটগুলি বেশিরভাগই কেপিএ, এমপিএ বা এমবার। নির্বাচন প্রকৃত চাপ পার্থক্য প্রয়োজনীয়তার উপর ভিত্তি করে করা উচিত।
· নির্ভুলতা গ্রেড: সাধারণ গ্রেড হল 0.5, 1.0 এবং 1.6। সংখ্যা যত কম হবে, নির্ভুলতা তত বেশি হবে (0.5 গ্রেড নির্দেশ করে যে ত্রুটিটি পরিসরের 0.5% অতিক্রম করবে না)। সুনির্দিষ্ট পরিমাপ এবং নিয়ন্ত্রণের জন্য, উচ্চতর গ্রেড নির্বাচন করা উচিত; সাধারণ পর্যবেক্ষণের জন্য, 1.0 গ্রেড যথেষ্ট।

II, ডিফারেনশিয়াল প্রেসার গেজ কাঠামোর বিচ্ছিন্নকরণ: 3টি মূল উপাদান কর্মক্ষমতা নির্ধারণ করে।
ডিফারেনশিয়াল প্রেসার গেজের গঠন জটিল নয়। কোর তিনটি অংশ নিয়ে গঠিত: "সেন্সিং এলিমেন্ট ট্রান্সমিশন মেকানিজম ইঙ্গিত ডিভাইস"। প্রতিটি অংশ সরাসরি পরিমাপের স্থায়িত্বকে প্রভাবিত করে।
· সেন্সিং উপাদান: ডিফারেনশিয়াল চাপের জন্য "সেন্সর", ডিফারেনশিয়াল চাপ সংকেতকে যান্ত্রিক স্থানচ্যুতিতে রূপান্তর করার জন্য দায়ী। সাধারণ প্রকারের মধ্যে রয়েছে ডায়াফ্রাম টাইপ (নিম্ন ডিফারেনশিয়াল চাপ এবং ক্ষয়কারী পরিবেশের জন্য উপযুক্ত), বেলো টাইপ (একটি বৃহত্তর পরিমাপের পরিসর এবং ভাল শক প্রতিরোধের সাথে), এবং পিস্টন টাইপ (বিশেষত উচ্চ ডিফারেনশিয়াল চাপ পরিমাপের জন্য)।
· ট্রান্সমিশন মেকানিজম: সিগন্যালের "কনভার্টার", যা সেন্সিং এলিমেন্টের স্থানচ্যুতিকে পয়েন্টারে প্রেরণ করে। সরাসরি কারেন্টের জন্য, এটি একটি লিভার গিয়ার ট্রান্সমিশন। উচ্চ-মানের ডিফারেনশিয়াল প্রেসার গেজগুলি পরিধান কমাতে এবং জীবনকাল বাড়ানোর জন্য মরিচা-প্রমাণ গিয়ার ব্যবহার করবে।
· নির্দেশক ডিভাইস: ডায়াল, পয়েন্টার এবং গ্লাস প্যানেল সহ ফলাফলের "ডিসপ্লে উইন্ডো"। ডায়ালটি পরিসীমা এবং স্নাতক মান দিয়ে চিহ্নিত করা প্রয়োজন এবং কাচের প্যানেলটি বেশিরভাগই টেম্পারড গ্লাস (প্রভাব-প্রতিরোধী) বা প্লেক্সিগ্লাস (হালকা)।

III, কিভাবে উপাদান নির্বাচন করবেন? (ভাল স্থায়িত্বের জন্য প্রয়োজন অনুযায়ী এটি নির্বাচন করুন।)
ডিফারেনশিয়াল প্রেসার গেজের জন্য উপাদান নির্বাচন প্রধানত "যোগাযোগ মাধ্যম" এবং "প্রযোজ্য পরিবেশ" এর উপর নির্ভর করে। মূল অংশগুলির জন্য প্রস্তাবিত উপাদান নিম্নরূপ:
· কেস উপাদান: স্বাভাবিক পরিবেশের জন্য, ঠান্ডা-ঘূর্ণিত ইস্পাত নির্বাচন করুন (অর্থনৈতিক বিকল্প); আর্দ্র/বহির পরিবেশের জন্য, 304 স্টেইনলেস স্টীল নির্বাচন করুন (ক্ষয়-বিরোধী); ক্ষয়কারী পরিবেশের জন্য, 316L স্টেইনলেস স্টিল বা পলিটেট্রাফ্লুরোইথিলিন (অ্যাসিড এবং ক্ষার প্রতিরোধী) নির্বাচন করুন।
· সেন্সিং উপাদানের উপাদান: গ্যাস/পরিষ্কার তরল পরিমাপের জন্য, নাইট্রিল রাবার (ভাল স্থিতিস্থাপকতা সহ) নির্বাচন করা হয়; তেল/জৈব দ্রাবক পরিমাপের জন্য, ফ্লোরিন রাবার (তেল প্রতিরোধী) বেছে নেওয়া হয়; শক্তিশালী ক্ষয়কারী মিডিয়া (যেমন অ্যাসিড এবং ক্ষার দ্রবণ) পরিমাপের জন্য, পলিটেট্রাফ্লুরোইথিলিন নির্বাচন করা হয়।
· যৌথ উপাদান: উপাদানের অসামঞ্জস্যতার কারণে ফুটো বা ক্ষয় এড়াতে সেন্সিং উপাদানের উপাদানের সাথে মেলে যথেষ্ট। সাধারণত ব্যবহৃত উপকরণ হল 304 স্টেইনলেস স্টীল এবং পিতল (নিশ্চিতকরণ প্রয়োজন যে মাধ্যমটি ক্ষয় সৃষ্টি করে না)।

IV, একটি ডিফারেনশিয়াল প্রেসার গেজ নির্বাচন করার জন্য তিনটি মূল নীতি
· প্রাথমিক প্রয়োজনীয়তা: "একটি ছোট কাজের জন্য অত্যধিক সরঞ্জাম ব্যবহার করা" বা "অপ্রতুল পরিমাপের পরিসর" এড়াতে পরিমাপের পরিসর, নির্ভুলতার প্রয়োজনীয়তা এবং মাঝারি বৈশিষ্ট্যগুলি স্পষ্টভাবে সংজ্ঞায়িত করুন।
·এখন পরিবেশের দিকে নজর দেওয়া যাক: তাপমাত্রা, আর্দ্রতা এবং ক্ষয়কারীতার মতো কারণগুলির উপর ভিত্তি করে, কেস এবং মূল উপাদানগুলির জন্য উপকরণগুলি নির্ধারণ করুন।
· বিশ্বাসের গুণমান: যোগ্যতা সহ নির্মাতাদের বেছে নেওয়াকে অগ্রাধিকার দিন। ভবিষ্যতে রক্ষণাবেক্ষণের সমস্যা কমাতে ট্রান্সমিশন মেকানিজমের মসৃণতা এবং জয়েন্টগুলির সিলিং কর্মক্ষমতার দিকে বিশেষ মনোযোগ দিন।

সারাংশ:
চাপ পরিমাপক নির্বাচন জটিল মনে হতে পারে, কিন্তু "মডেলের জন্য পরামিতিগুলি দেখুন, কাঠামোর মূল পরীক্ষা করুন এবং উপাদানের জন্য পরিবেশ বিবেচনা করুন" এর যুক্তি অনুসরণ করে, কেউ সহজেই উপযুক্ত সরঞ্জাম খুঁজে পেতে পারে। একটি নির্দিষ্ট পরিস্থিতিতে নির্বাচন সম্পর্কে আপনার কোন নির্দিষ্ট প্রশ্ন থাকলে, অনুগ্রহ করে নির্দ্বিধায় ব্যাকএন্ডে একটি বার্তা দিন!
