আপনি কি শিল্প সরঞ্জাম শক-প্রুফ চাপ গেজ মডেল, গঠন এবং উপাদান জানেন?

শক-প্রুফ প্রেসার গেজ

শিল্প উত্পাদনের জটিল পরিবেশে, চাপ পরিমাপের স্থায়িত্ব সরাসরি সরঞ্জামের নিরাপত্তা এবং উত্পাদন দক্ষতাকে প্রভাবিত করে। সাধারণ চাপ পরিমাপক কম্পন বা স্পন্দন সহ পরিবেশে পয়েন্টার কাঁপানো, ভুল রিডিং এবং এমনকি মেকানিজমের ক্ষতি হওয়ার ঝুঁকি রয়েছে। বিপরীতে, শক-প্রতিরোধী চাপ পরিমাপক, তাদের অনন্য নকশা সহ, কম্পন পরিস্থিতিতে একটি "অবশ্যই" সরঞ্জাম হয়ে উঠেছে। এই নিবন্ধটি তিনটি মাত্রা থেকে একটি গভীর বিশ্লেষণ পরিচালনা করবে: মডেল, কাঠামো এবং উপাদান, আপনাকে সুনির্দিষ্ট নির্বাচন এবং অ্যাপ্লিকেশন করতে সাহায্য করতে।

মডেল

একটি শক-প্রুফ প্রেসার গেজের মডেলে সাধারণত মূল তথ্য থাকে যেমন পরিমাপের পরিসর, কাঠামোগত ফর্ম এবং ইনস্টলেশন পদ্ধতি। একটি উদাহরণ হিসাবে মূলধারার YN সিরিজ গ্রহণ করা:

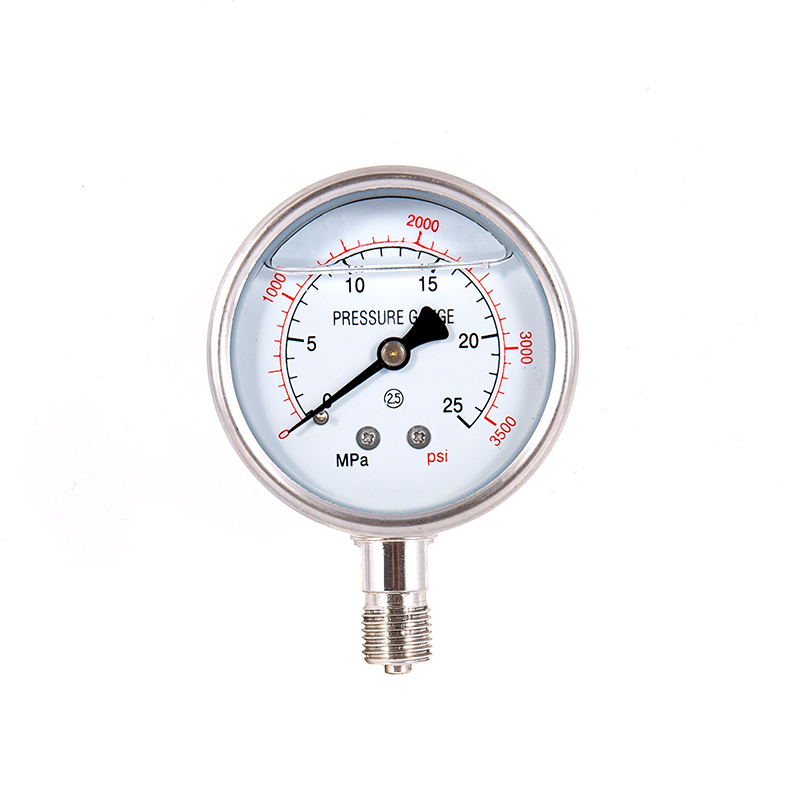

YN-60: Y চাপের পরিমাপক যন্ত্রকে বোঝায়, N শক প্রতিরোধের নির্দেশ করে, 60 ডায়ালের ব্যাস (মিমিতে) প্রতিনিধিত্ব করে। প্রত্যয় ব্যতীত, এটিকে রেডিয়ালি এজলেস ইনস্টলেশন বলে ধরে নেওয়া হয়, এটি ছোট এবং মাঝারি আকারের সরঞ্জামগুলির জন্য উপযুক্ত (যেমন এয়ার কম্প্রেসার, হাইড্রোলিক পাম্প)

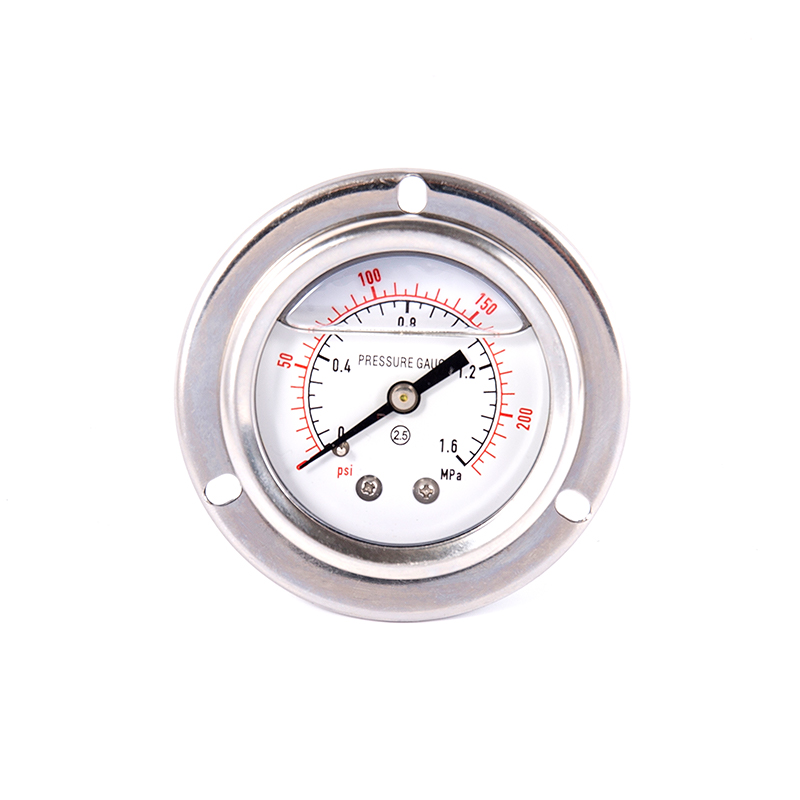

YN-100ZQ: "ZQ" অক্ষীয় প্রান্ত-মাউন্ট করা ইনস্টলেশন নির্দেশ করে, যা কম্পন সংক্রমণ প্রতিরোধ করতে কন্ট্রোল ক্যাবিনেট প্যানেলে এম্বেড করার জন্য উপযুক্ত। এটি সাধারণত জাহাজের ইঞ্জিন রুম এবং খনির যন্ত্রপাতির মতো শক্তিশালী-কম্পন পরিস্থিতিতে ব্যবহৃত হয়।
নির্বাচন নীতি: কম্পনের তীব্রতার উপর ভিত্তি করে (উদাহরণস্বরূপ, যদি সরঞ্জামের কম্পন 3.5 মি/সেকেন্ডের বেশি হয়, একটি শক-প্রতিরোধী প্রকার নির্বাচন করা আবশ্যক), মাঝারি বৈশিষ্ট্য (যেমন ক্ষয়কারী পরিবেশের জন্য স্টেইনলেস স্টিলের উপাদান প্রয়োজন), এবং ইনস্টলেশনের স্থান, একটি ব্যাপক নির্বাচন করা হয়।

স্ট্রাকচারাল ডিজাইন

শক-প্রুফ প্রেসার গেজের স্থায়িত্ব তিনটি মূল ডিজাইন থেকে উদ্ভূত হয়:
ডুয়াল ড্যাম্পিং সিস্টেম
· শারীরিক বাফারিং: ঘড়ির কেস উচ্চ-সান্দ্রতা সিলিকন তেল বা গ্লিসারিন (ISO VG 1000 মান অনুযায়ী) দিয়ে ভরা, যা যান্ত্রিক কম্পন শক্তির 80% এর বেশি শোষণ করে, পয়েন্টার আন্দোলনের প্রশস্ততা 80% কমিয়ে দেয়।
· সিলিং নকশা: প্রান্ত-মাউন্ট করা ইনস্টলেশনের (যেমন YN-100ZQ) সহ অক্ষীয় প্রকারের জন্য, ড্যাম্পিং ফ্লুইড এবং পজিশনিং পিনগুলিকে বিচ্ছিন্ন করতে একটি ডাবল-লেয়ার গ্লাস ব্যবহার করা হয়, যা সঠিকতাকে প্রভাবিত করা থেকে তেলের ফুটো প্রতিরোধ করে।

গতিশীল প্রতিক্রিয়া অপ্টিমাইজেশান: কম্প্রেসার এবং পাম্পের মতো স্পন্দনশীল চাপ জড়িত অ্যাপ্লিকেশনগুলির জন্য, শক-প্রুফ চাপ পরিমাপক পয়েন্টারের চলাচলের পথ প্রসারিত করে (উদাহরণস্বরূপ, একটি সর্পিল স্প্রিং টিউব ব্যবহার করে), তাত্ক্ষণিক চাপের ওঠানামাকে ধীরে ধীরে পরিবর্তনে রূপান্তর করে, ±.6% এর নির্ভুলতার সাথে দীর্ঘমেয়াদী স্থিতিশীলতা নিশ্চিত করে এটি অর্জন করে।

উপাদান দ্বারা নির্বাচন করুন
উপাদান সরাসরি জারা প্রতিরোধের, তাপমাত্রা প্রতিরোধের এবং চাপ গেজের পরিষেবা জীবন নির্ধারণ করে।
কেস এবং সংযোগকারী:
· স্টেইনলেস স্টীল: অ্যাসিড এবং ক্ষার জারা প্রতিরোধী, রাসায়নিক এবং ফার্মাসিউটিক্যাল শিল্পের জন্য উপযুক্ত। এটি পারমাণবিক শক্তি এবং খাদ্য প্রক্রিয়াকরণের মতো উচ্চ-চাহিদার পরিস্থিতিতে স্থিরভাবে কাজ করতে পারে।
· তামার খাদ: কম খরচে, প্রক্রিয়া করা সহজ, সাধারণত শক্তিশালী ক্ষয়কারী প্রভাব ছাড়াই হাইড্রোলিক সিস্টেমে ব্যবহৃত হয়। যাইহোক, এটি অ্যামোনিয়া মাধ্যমের সংস্পর্শে আসা থেকে এড়ানো উচিত (যেহেতু এটি স্ট্রেস জারা প্রবণ)।

স্প্রিং টিউব এবং আন্দোলন:
· ফসফর ব্রোঞ্জ: এটির ভাল স্থিতিস্থাপকতা রয়েছে এবং এটি ক্লান্তি প্রতিরোধী। এটি উচ্চ-তাপমাত্রা (-10 ℃ থেকে 60 ℃) পরিবেশের জন্য উপযুক্ত, যেমন সাধারণ শিল্প সরঞ্জামগুলিতে।
· স্টেইনলেস স্টিল: উচ্চ তাপমাত্রায় (-40℃ থেকে 200℃) বিকৃতি প্রতিরোধ করে, বাষ্প পাইপলাইন এবং উচ্চ-তাপমাত্রা প্রতিক্রিয়া জাহাজের জন্য উপযুক্ত।

স্যাঁতসেঁতে তরল এবং সিল:
· সিলিকন তেল: একটি বিস্তৃত তাপমাত্রা সহনশীলতা আছে - -40℃ এ শক্ত হয় না এবং 200℃ এ বাষ্পীভূত হয় না। এটি উচ্চ-তাপমাত্রার অ্যাপ্লিকেশনের জন্য পছন্দের পছন্দ (যেমন ইনজেকশন ছাঁচনির্মাণ মেশিনের জলবাহী সিস্টেম)।
নাইট্রিল রাবার সিল: তেল প্রতিরোধী কিন্তু দ্রাবক নয়। ফ্লোরিন রাবার সীলগুলি শক্তিশালী ক্ষয়কারী মিডিয়া সহ্য করতে পারে তবে সেগুলি আরও ব্যয়বহুল।

অ্যাপ্লিকেশন পরিস্থিতি এবং নির্বাচন পরামর্শ
পরিস্থিতি যেখানে ভূমিকম্প-প্রতিরোধী চাপ পরিমাপক বাধ্যতামূলক

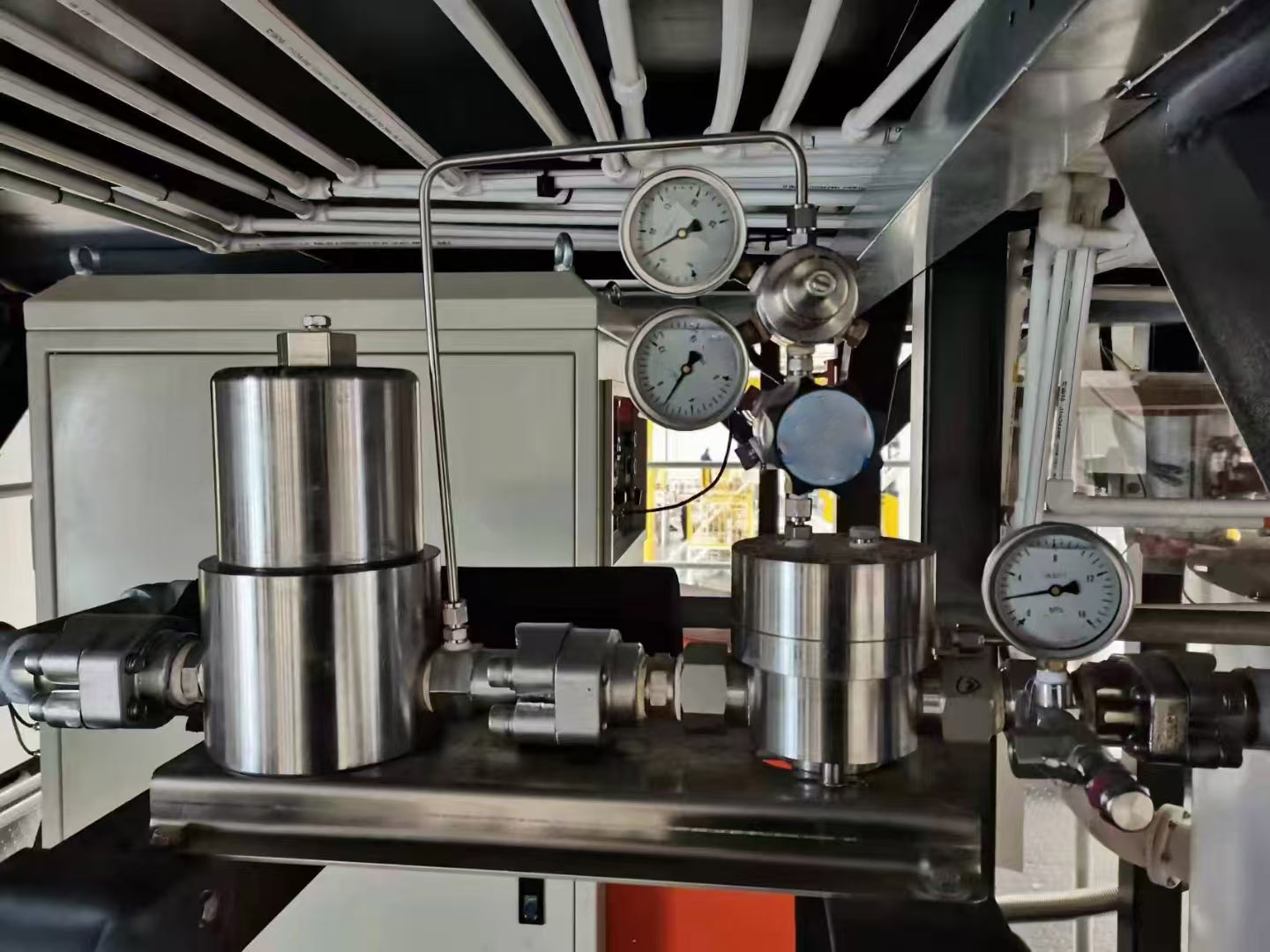

· শক্তিশালী কম্পন পরিবেশ: জাহাজের ইঞ্জিন রুম (কম্পন ত্বরণ 5 m/s² এর বেশি), মাইনিং ক্রাশার, অক্ষীয় ইনস্টলেশন মডেল নির্বাচন করুন।
পালসেটিং প্রেসার মিডিয়াম: রেসিপ্রোকেটিং কম্প্রেসারের আউটলেট (0.2 MPa পর্যন্ত স্পন্দন), ইনজেকশন মোল্ডিং মেশিনের হাইড্রোলিক সিস্টেম (ইম্যাক্ট ফ্রিকোয়েন্সি 30-50 Hz)। বাফার স্ক্রু সহ কাঠামো পছন্দ করুন।

নির্বাচনের জন্য মূল পরামিতি
· পরিসীমা: কাজের চাপের 1.5 গুণ কভার করে (উদাহরণস্বরূপ, 10 MPa কাজের অবস্থার জন্য, 0 - 16 MPa নির্বাচন করুন)। স্প্রিং টিউবের ক্লান্তি রোধ করতে পূর্ণ পরিসরে দীর্ঘমেয়াদী অপারেশন এড়ানো।
· সংযোগ: সরঞ্জামের উপর ভিত্তি করে উপযুক্ত থ্রেড নির্বাচন করুন (যেমন G1/2, M20*1.5)। ক্ষয়কারী মিডিয়ার জন্য, 316L স্টেইনলেস স্টিল সংযোগকারী ব্যবহার করুন।

রক্ষণাবেক্ষণ এবং ইনস্টলেশন: বর্ধিত জীবনকাল
· ইনস্টলেশন স্পেসিফিকেশন: উল্লম্বভাবে ইনস্টল করুন এবং নিশ্চিত করুন যে স্যাঁতসেঁতে তরল সমানভাবে বিতরণ করা হয়। প্রবণতা কোণ ≤ 30° হওয়া উচিত; মূল কম্পন উত্সের জন্য, প্রয়োজনে একটি বাফার টিউব যোগ করা উচিত।
· নিয়মিত রক্ষণাবেক্ষণ: প্রতি 24 মাসে একবার ক্যালিব্রেট করুন। উচ্চ-তাপমাত্রার পরিবেশে (80 ডিগ্রি সেলসিয়াসের উপরে), প্রতি 12 মাসে সিলিকন তেলের অবস্থা পরিদর্শন করুন। যদি তেল মেঘলা হয়ে যায় বা ফুটো হয়ে যায়, এটি অবিলম্বে প্রতিস্থাপন করা উচিত।
· চরম পরিবেশ হ্যান্ডলিং: -20℃ এবং নীচে: তেল এবং গ্লিসারিন-ভরা থার্মোমিটার নিষিদ্ধ। একটি বিকল্প কম-তাপমাত্রার সিলিকন তেলের ধরন পাওয়া যায়। অত্যন্ত ক্ষয়কারী পরিবেশে, স্টেইনলেস স্টীল পৃষ্ঠের প্যাসিভেশন স্তরের অখণ্ডতা নিয়মিতভাবে পরীক্ষা করা আবশ্যক।

শক-প্রুফ চাপ পরিমাপক নির্বাচন এবং প্রয়োগ প্রযুক্তি এবং অভিজ্ঞতার সমন্বয় জড়িত। YN-60-এর মৌলিক শিল্প প্রয়োগ থেকে YN-150ZQ-এর জটিল কাজের অবস্থা, তামার সংকর ধাতুর অর্থনীতি থেকে 316L স্টেইনলেস স্টিলের উচ্চ জারা প্রতিরোধ পর্যন্ত, প্রতিটি বিশদ শিল্প নকশার কারুকাজ প্রতিফলিত করে। আপনার শিল্প উৎপাদনের নিরাপত্তা রক্ষার জন্য Wuxi স্পেশাল প্রেসার গেজ বেছে নিন।
