কীভাবে একটি ট্রান্সমিটার নির্বাচন করবেন？

Model মডেল, কাঠামো এবং উপাদানগুলির ব্যাখ্যা）

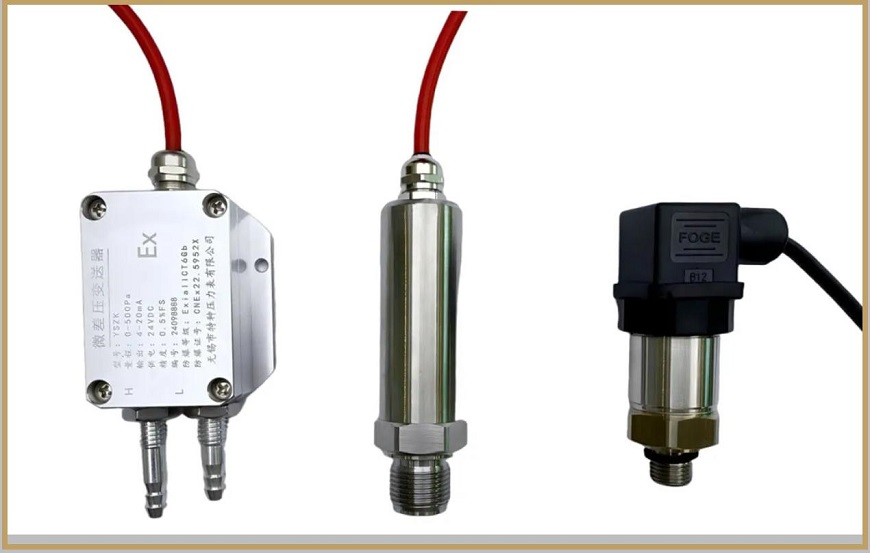

একটি কমপ্যাক্ট চাপ ট্রান্সমিটার (ইংরেজিতে: কমপ্যাক্ট প্রেসার ট্রান্সমিটার) একটি মিনিয়েচারাইজড ডিভাইস যা সহজ সংক্রমণ, প্রদর্শন বা নিয়ন্ত্রণের জন্য পরিমাপকৃত চাপ সংকেত (যেমন গ্যাস বা তরল চাপ) মানক বৈদ্যুতিক সংকেতগুলিতে (যেমন 4-20 এমএ, 0-5V ইত্যাদি) রূপান্তর করে। এর বৈশিষ্ট্যগুলির মধ্যে রয়েছে ছোট আকার, হালকা ওজন, সুবিধাজনক ইনস্টলেশন এবং সীমিত স্থানের সাথে অ্যাপ্লিকেশনগুলির জন্য উপযুক্ততা (যেমন কমপ্যাক্ট সরঞ্জাম, পোর্টেবল যন্ত্র বা মাইক্রো শিল্প সিস্টেমের মধ্যে)।

1। মডেল নির্ধারণের মূল কীটি পরামিতিগুলির মধ্যে রয়েছে।
কমপ্যাক্ট চাপ ট্রান্সমিটারগুলির মডেল সংখ্যাগুলি সাধারণত অক্ষর এবং সংখ্যার সংমিশ্রণ হয়। কোডিং বিধিগুলি বিভিন্ন নির্মাতাদের মধ্যে কিছুটা পরিবর্তিত হয় তবে মূল পরামিতিগুলি সাধারণত একই থাকে। এই বিষয়গুলি বিবেচনা করে, আপনি দ্রুত প্রয়োজনীয়তাগুলি মেলে:
· ওয়াইএসজিসি: পণ্য সিরিজের প্রতিনিধিত্ব করে, এটি নির্দেশ করে যে এটি একটি নির্দিষ্ট কমপ্যাক্ট চাপ ট্রান্সমিটার সিরিজের অন্তর্গত। এটি প্রস্তুতকারকের দ্বারা নির্ধারিত কোনও কোড, চিঠি বা অভ্যন্তরীণ নম্বর বিধি হতে পারে, বা এটি উপস্থাপন করতে পারে যে এটিতে কিছু সাধারণ বৈশিষ্ট্য রয়েছে।
· চাপের পরিসর: সংখ্যার সাথে সরাসরি চিহ্নিত। সাধারণ ইউনিটগুলির মধ্যে এমপিএ, কেপিএ এবং বার অন্তর্ভুক্ত রয়েছে। উদাহরণস্বরূপ, 0-1 এমপিএ নির্দেশ করে যে পরিমাপের পরিসীমা 0 থেকে 1 মেগাপাস্কাল।
· আউটপুট সিগন্যাল: শিল্পে সাধারণত ব্যবহৃত হয় "4-20MA" (অ্যানালগ সিগন্যাল), এবং আরএস 485 (ডিজিটাল সিগন্যাল, প্রায়শই মোডবাস প্রোটোকলের সাথে যুক্ত)। মডেল এটি "420" বা "আরএস 485" হিসাবে নির্দেশ করতে পারে।
· নির্ভুলতা গ্রেড: এটি সংখ্যা বা অক্ষর দ্বারা নির্দেশিত। উদাহরণস্বরূপ, "0.25" 0.25 গ্রেডের যথার্থতা উপস্থাপন করে এবং "0.5" একটি 0.5 গ্রেড। যথার্থতা যত বেশি, পরিমাপের ত্রুটি তত কম।

2 ， তিনটি মূল উপাদান কর্মক্ষমতা নির্ধারণ করে।
কমপ্যাক্ট চাপ ট্রান্সমিটার আকারে ছোট তবে একটি কমপ্যাক্ট কাঠামো এবং সম্পূর্ণ ফাংশন রয়েছে। এটি মূলত তিনটি মূল অংশ নিয়ে গঠিত:
· চাপ সেন্সিং উপাদান (কোর সেন্সিং ইউনিট): পরিমাপকৃত মাধ্যমের সাথে সরাসরি যোগাযোগে এটি চাপ সংকেতগুলিকে ক্ষুদ্র বৈদ্যুতিক সংকেতগুলিতে রূপান্তর করে। মূলধারার প্রকারের মধ্যে রয়েছে "ডিফিউজড সিলিকন সেন্সর" (উচ্চ নির্ভুলতা, দ্রুত প্রতিক্রিয়া, প্রচলিত শিল্প পরিস্থিতিগুলির জন্য উপযুক্ত) এবং "সিরামিক সেন্সর" (জারা প্রতিরোধী, বিরোধী দূষণ, অ্যাসিড এবং ক্ষারীয়দের মতো কঠোর মিডিয়াগুলির জন্য উপযুক্ত)।
· সিগন্যাল প্রসেসিং মডিউল: প্রেসার সেন্সিং উপাদান থেকে ক্ষুদ্র সংকেতগুলি গ্রহণ করে এবং পরিবর্ধন, ফিল্টারিং এবং লিনিয়ারাইজেশন প্রসেসিংয়ের মাধ্যমে এগুলিকে স্ট্যান্ডার্ড আউটপুট সংকেতগুলিতে রূপান্তর করে (যেমন 4-20 এমএ)। এই অংশটি ট্রান্সমিটারের স্থায়িত্ব এবং বিরোধী হস্তক্ষেপের ক্ষমতা নির্ধারণ করে।
· কেস এবং ইন্টারফেস: শেলটি একটি প্রতিরক্ষামূলক এবং সিলিং উপাদান হিসাবে কাজ করে, যখন ইন্টারফেসটি পরীক্ষিত পাইপলাইন/সরঞ্জাম সংযোগ করার জন্য ব্যবহৃত হয়। সাধারণ সুরক্ষা স্তরের মধ্যে আইপি 65 (ডাস্টপ্রুফ এবং স্প্ল্যাশপ্রুফ) এবং আইপি 67 (ডাস্টপ্রুফ এবং জলরোধী নিমজ্জন) অন্তর্ভুক্ত রয়েছে। সংযোগের ধরণের মধ্যে এম 20*1.5 থ্রেড (স্ট্যান্ডার্ড), জি 1/4 থ্রেড (ইম্পেরিয়াল) ইত্যাদি অন্তর্ভুক্ত রয়েছে

3, উপাদান পরিমাপের ফলাফল নির্ধারণ করে।
চাপ সংবেদনশীল ডায়াফ্রাম: মাধ্যমের সাথে সরাসরি যোগাযোগে এটি উপাদান নির্বাচনের মূল কারণ।
· 316L স্টেইনলেস স্টিল: উচ্চ শক্তি সহ জারা প্রতিরোধী, জল, তেল এবং সাধারণ গ্যাসের মতো বেশিরভাগ পরিস্থিতিতে উপযুক্ত এবং অর্থের জন্য ভাল মূল্য সরবরাহ করে।
· অ্যালো সি: রাসায়নিক এবং ধাতববিদ্যার মতো শিল্পগুলিতে কঠোর পরিবেশের জন্য উপযুক্ত শক্তিশালী ক্ষয়কারী এজেন্টদের (যেমন হাইড্রোক্লোরিক অ্যাসিড এবং সালফিউরিক অ্যাসিড) প্রতিরোধী।
· ট্যানটালাম শীট: উচ্চ ব্যয় সহ শক্তিশালী অ্যাসিড (বিশেষত হাইড্রোফ্লোরিক অ্যাসিড) প্রতিরোধী এবং এটি কেবল বিশেষ পরিস্থিতিতে ব্যবহৃত হয়।
· সিরামিকস: অ্যাসিড এবং ক্ষার প্রতিরোধী, স্থির বিদ্যুত ছাড়াই, স্বাস্থ্য-স্তরের অ্যাপ্লিকেশন যেমন খাদ্য এবং ওষুধের জন্য উপযুক্ত (ধাতব দূষণ এড়ানো)।
কেস উপাদান
বেশিরভাগ ডাই-কাস্ট অ্যালুমিনিয়াম খাদ (পৃষ্ঠের গুঁড়ো লেপ, লাইটওয়েট, কম দামের সাথে) বা স্টেইনলেস স্টিল (জারা প্রতিরোধী, উচ্চ তাপমাত্রা, বহিরঙ্গন এবং আর্দ্র পরিবেশের জন্য উপযুক্ত) দিয়ে তৈরি।

সিলিং উপাদান
সাধারণত ব্যবহৃত উপকরণগুলির মধ্যে নাইট্রাইল রাবার (তেলের প্রতিরোধী, সাধারণ তাপমাত্রার জন্য উপযুক্ত), ফ্লুরিন রাবার (উচ্চ এবং নিম্ন তাপমাত্রার প্রতিরোধী, দৃ strong ় জারা প্রতিরোধী, চরম অবস্থার জন্য উপযুক্ত) এবং সিলিকন রাবার (খাদ্য গ্রেড, হাইজিন দৃশ্যের জন্য উপযুক্ত) অন্তর্ভুক্ত রয়েছে।

4, কীভাবে সঠিক ট্রান্সমিটারটি চয়ন করবেন: 3 কী টিপস
Midder মাঝারি প্রথম দিকে ফোকাস করুন: ক্ষয়কারী মিডিয়াগুলির জন্য, সীমিত বিকল্পগুলির মধ্যে হটেলয় অ্যালো, সিরামিক ডায়াফ্রাম এবং স্যানিটারি অ্যাপ্লিকেশনগুলির জন্য, সিরামিক এবং সিলিকন রাবার সিলগুলি বেছে নেওয়া হয়।
Working কাজের শর্তে দ্বিতীয় দিকে মনোনিবেশ করুন: উচ্চ-তাপমাত্রার পরিবেশের জন্য, একটি স্টেইনলেস স্টিল কেসিং এবং ফ্লুরিন রাবার সিলিং নির্বাচন করা হয়। সীমাবদ্ধ স্থানগুলিতে, ট্রান্সমিটারের দৈর্ঘ্য (সাধারণত ≤ 100 মিমি) নিশ্চিত হয়।
· অবশেষে, প্রয়োজনীয়তাগুলি বিবেচনা করুন ： যথার্থ প্রয়োজনীয়তা 0.25-গ্রেডের প্রসারণ সিলিকন সেন্সরের জন্য। অতিরিক্তভাবে, দূরবর্তী যোগাযোগের প্রয়োজন এবং আরএস 485 আউটপুট নির্বাচন করা উচিত।

সংক্ষিপ্তসার ：
যদিও কমপ্যাক্ট চাপ ট্রান্সমিটার আকারে ছোট, তবে সঠিক মডেলটি বেছে নেওয়া, কাঠামো এবং উপাদান শিল্প পরিমাপে এর উল্লেখযোগ্য ভূমিকা নিশ্চিত করার জন্য প্রয়োজনীয়। কাজের শর্তের ভিত্তিতে নির্বাচন সম্পর্কে আপনার যদি কোনও নির্দিষ্ট সন্দেহ থাকে তবে দয়া করে আরও আলোচনার জন্য আলোচনার ক্ষেত্রে একটি মন্তব্য ছেড়ে নির্দ্বিধায়!
