ক্যাপসুল প্রেসার গেজ কি? ক্যাপসুল প্রেসার গেজের গঠন এবং পরামিতি

নিম্ন-চাপ পরিমাপের ক্ষেত্রে, ক্যাপসুল চাপ গেজ তাদের উচ্চ নির্ভুলতা এবং স্থায়িত্বের কারণে একটি উল্লেখযোগ্য অবস্থান রয়েছে। গ্যাস পাইপলাইন, বায়ুচলাচল ব্যবস্থা বা রাসায়নিক বিক্রিয়া জাহাজে নিম্নচাপ পর্যবেক্ষণের জন্যই হোক না কেন, তাদের উপস্থিতি সর্বত্র দেখা যায়। আজ, আসুন মডেলের অর্থ, কাঠামোগত গঠন, এবং ক্যাপসুল চাপ পরিমাপক উপাদান নির্বাচন বিস্তারিতভাবে বিবেচনা করি।


ক্যাপসুল প্রেসার গেজ: মডেল
মৌলিক মডেল: "YE" দিয়ে শুরু হয়, যেখানে "Y" বোঝায় চাপ পরিমাপক, এবং "E" বিশেষভাবে ডায়াফ্রাম গঠনকে বোঝায় (সাধারণ স্প্রিং টিউব প্রেসার গেজে "Y" থেকে আলাদা)।
ডায়াল ব্যাস: মৌলিক ক্রমিক নম্বরের অবিলম্বে অনুসরণ করা সংখ্যাটি ডায়ালের ব্যাস (ইউনিট: মিমি) নির্দেশ করে। উদাহরণস্বরূপ, YE-100 মানে ডায়ালের ব্যাস 100 মিমি, যেখানে YE-150 হল 150 মিমি। ডায়াল যত বড় হবে, পড়ার নির্ভুলতা তত বেশি হবে, এটি দূর-দূরত্ব পর্যবেক্ষণের প্রয়োজন এমন পরিস্থিতিতে উপযোগী করে তোলে।
বিশেষ ফাংশন শনাক্তকারী: কিছু মডেলের বিশেষ ফাংশন নির্দেশ করে অতিরিক্ত অক্ষর থাকবে। উদাহরণস্বরূপ, "YE-100B" তে, "B" প্রান্ত সহ একটি স্টেইনলেস স্টীল উপাদান নির্দেশ করতে পারে; "YE-100Z"-এ "Z" অক্ষীয় ইনস্টলেশন নির্দেশ করে (ডিফল্ট হল রেডিয়াল ইনস্টলেশন)।
যেমন: "YE-100BZ" নির্দেশ করে "স্টেইনলেস স্টীল উপাদান, ডায়াল ব্যাস 100mm, অক্ষীয়-মাউন্টেড ক্যাপসুল চাপ গেজ"। শুধু মডেল নম্বর দেখে, আপনি দ্রুত নির্ধারণ করতে পারেন এটি আপনার ব্যবহারের প্রয়োজনীয়তা পূরণ করে কিনা।

ক্যাপসুল প্রেসার গেজের কাঠামোগত বিভাগ
যদিও ক্যাপসুল চাপ পরিমাপক আকারে বড় নয়, এর অভ্যন্তরীণ কাঠামোটি বুদ্ধিমত্তার সাথে ডিজাইন করা হয়েছে এবং নিম্নচাপের সুনির্দিষ্ট পরিমাপ অর্জনের জন্য সমস্ত উপাদান একসাথে কাজ করে।
মূল পরিমাপ উপাদান: ক্যাপসুল
এটি দুটি ধাতব মধ্যচ্ছদা (সাধারণত তামার খাদ বা স্টেইনলেস স্টীল দিয়ে তৈরি) এর প্রান্তগুলিকে ঢালাই করে তৈরি করা হয়, একটি সিল করা সমতল বৃত্তাকার বাক্স তৈরি করে। যখন মাপা মাঝারিটি মধ্যচ্ছদা বাক্সে প্রবেশ করে, তখন চাপের প্রভাবের কারণে মধ্যচ্ছদা স্থিতিস্থাপক বিকৃতি (প্রসারণ বা সংকোচন) এর মধ্য দিয়ে যাবে। এটি চাপ পরিমাপের জন্য "শক্তির উত্স"।
ট্রান্সমিশন মেকানিজম: ক্ষুদ্র স্থানচ্যুতি বৃদ্ধি করে
ডায়াফ্রামের বিকৃতি অত্যন্ত ছোট। পয়েন্টারটিকে ঘোরানোর আগে এটিকে ট্রান্সমিশন মেকানিজম যেমন সংযোগকারী রড এবং গিয়ারগুলির মাধ্যমে প্রশস্ত করা দরকার। এই প্রক্রিয়াটি "লিভার নীতির" অনুরূপ, ক্ষুদ্র চাপ পরিবর্তনগুলিকে দৃশ্যমান পয়েন্টার স্থানচ্যুতিতে রূপান্তর করে।

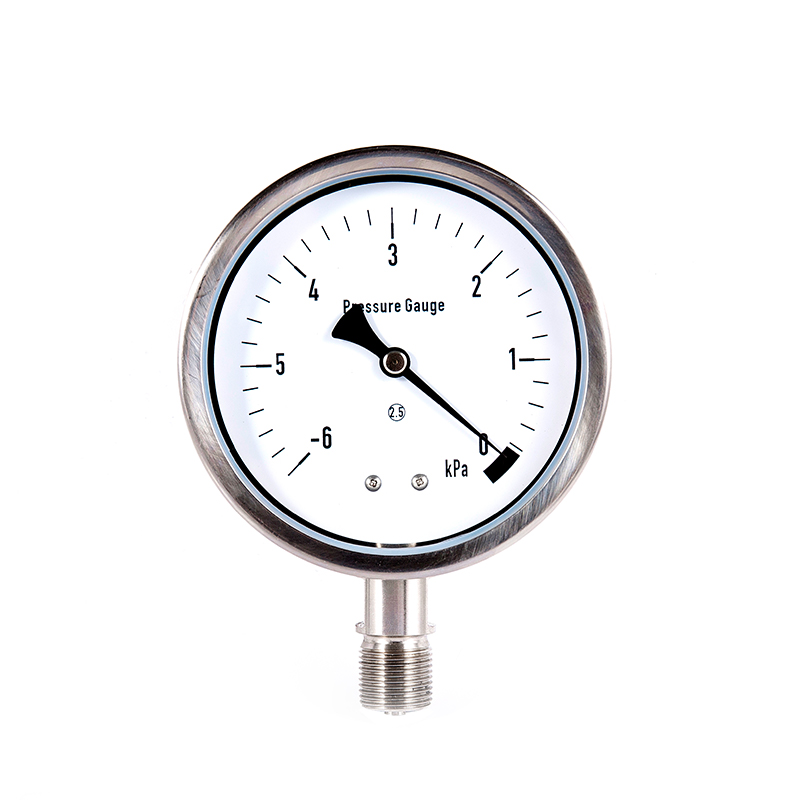

ইঙ্গিত সিস্টেম: চাক্ষুষভাবে চাপ মান উপস্থাপন
এটি পয়েন্টার এবং ডায়াল অন্তর্ভুক্ত. স্কেল ইউনিটগুলি বেশিরভাগই কেপিএ (কিলোপাস্কাল) বা এমপিএ (মেগাপাস্কাল, সাধারণত কম-রেঞ্জ অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়)। কিছু বিশেষ মডেল বিভিন্ন পরিস্থিতিতে পড়ার সুবিধা প্রদানকারী বার যেমন ইউনিটগুলিকেও নির্দেশ করতে পারে।
শেল এবং সংযোগ
বাইরের শেল অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে এবং ধুলো-প্রমাণ এবং আর্দ্রতা-প্রমাণ কার্যগুলিও পরিবেশন করে; কানেক্টরগুলি পরিমাপ করা পাইপলাইনের সাথে সংযোগ করতে ব্যবহৃত হয়, ক্যাপসুলে মাঝারি চাপ প্রবর্তন করে। ইন্টারফেস স্পেসিফিকেশন যেমন (M20*1.5) পাইপলাইনের সাথে মেলে।

উপাদান নির্বাচন এবং প্রয়োগের পরিস্থিতি
ডায়াফ্রাম প্রেসার গেজের উপাদান সরাসরি এর ক্ষয়কারীতা, পরিষেবা জীবন এবং প্রযোজ্য পরিবেশকে প্রভাবিত করে। এটি নির্বাচন করার সময়, একজনকে পরিমাপ করা মাধ্যমের বৈশিষ্ট্যগুলি বিবেচনা করা উচিত।

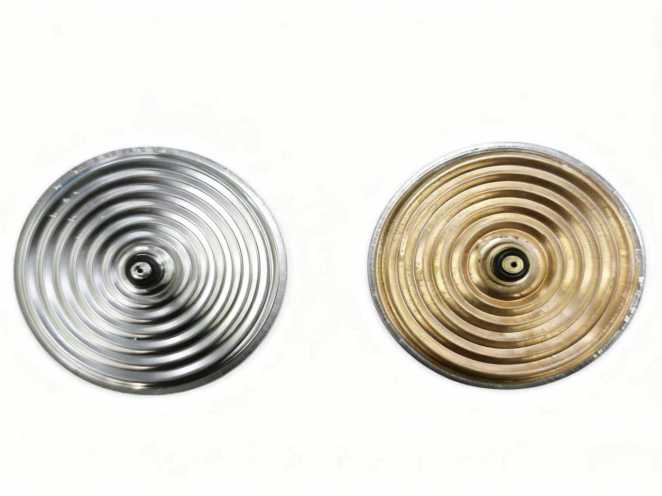

1. ঝিল্লি বাক্স উপাদান:
তামার খাদ: কম খরচে এবং ভাল স্থিতিস্থাপকতা, অ-ক্ষয়কারী গ্যাস (যেমন বায়ু, নাইট্রোজেন) বা নিরপেক্ষ তরল পরিমাপের জন্য উপযুক্ত।
স্টেইনলেস স্টীল: শক্তিশালী ক্ষয় প্রতিরোধ ক্ষমতা প্রদর্শন করে এবং ক্ষয়কারী পদার্থ (যেমন সামান্য অম্লীয় গ্যাস, আর্দ্র পরিবেশে বাষ্প) সহ মিডিয়া পরিমাপ করতে ব্যবহার করা যেতে পারে। এটি রাসায়নিক শিল্প, উপকূলীয় অঞ্চল ইত্যাদিতে আরও টেকসই।
2. শেল উপাদান:
সাধারণ কার্বন ইস্পাত: পৃষ্ঠটি পেইন্ট দিয়ে চিকিত্সা করা হয়, কম খরচে, শুষ্ক এবং অ-ক্ষয়কারী অন্দর পরিবেশের জন্য উপযুক্ত।
স্টেইনলেস স্টীল: উচ্চ সুরক্ষা স্তর, আর্দ্রতা প্রতিরোধ করতে সক্ষম, ধুলো এবং হালকা ক্ষয়কারী গ্যাস, বহিরঙ্গন বা কঠোর পরিবেশের জন্য উপযুক্ত।
3. সিলিং উপাদান:
জয়েন্ট এবং হাউজিং এর মধ্যে সিলিং সাধারণত নাইট্রিল রাবার বা সিলিকন রাবার ব্যবহার করে করা হয়। নাইট্রিল রাবারের ভাল তেল প্রতিরোধ ক্ষমতা রয়েছে, যখন সিলিকন রাবার উচ্চ তাপমাত্রার জন্য আরও প্রতিরোধী। তাপমাত্রা এবং মাধ্যমের বৈশিষ্ট্যের উপর ভিত্তি করে উপাদানের পছন্দ করা যেতে পারে।

যদিও ক্যাপসুল চাপ পরিমাপকগুলি প্রধানত "নিম্ন-চাপ ক্ষেত্রগুলিতে" ব্যবহৃত হয়, তবে এগুলি গ্যাস সুরক্ষা, পরিবেশগত পর্যবেক্ষণ এবং খাদ্য প্রক্রিয়াকরণের মতো শিল্পগুলিতে অপরিহার্য। সঠিক অবস্থানে তাদের মূল্যের সর্বাধিক ব্যবহার করতে, তাদের মডেলের অর্থ বোঝা, কাঠামোগত নীতিগুলি উপলব্ধি করা এবং উপযুক্ত উপকরণ নির্বাচন করা প্রয়োজন। পরের বার কেনার সময়, আপনি সহজেই উপযুক্ত মডেল খুঁজে পেতে এই নির্দেশিকাটি দেখতে পারেন!
