বিশদ দেখুনডায়াফ্রাম প্রেসার গেজগুলি চাপ পরিমাপের জন্য ব্যবহৃত এক ধরনের যন্ত্র হওয়া উচিত, যা সাধারণ চাপ মাপক থেকে আলাদা। সাধারণ চাপ পরিমাপক বোর্ডন টিউব টাইপের হতে পারে, যখন মধ্যচ্ছদা প্রকারগুলি মধ্যচ্ছদাকে বিচ্ছিন্ন করতে ডায়াফ্রাম ব্যবহার করতে পারে, যা ক্ষয় বা উচ্চ-সান্দ্রতা তরল পরিমাপকে প্রভাবিত করতে বাধা দেয়।

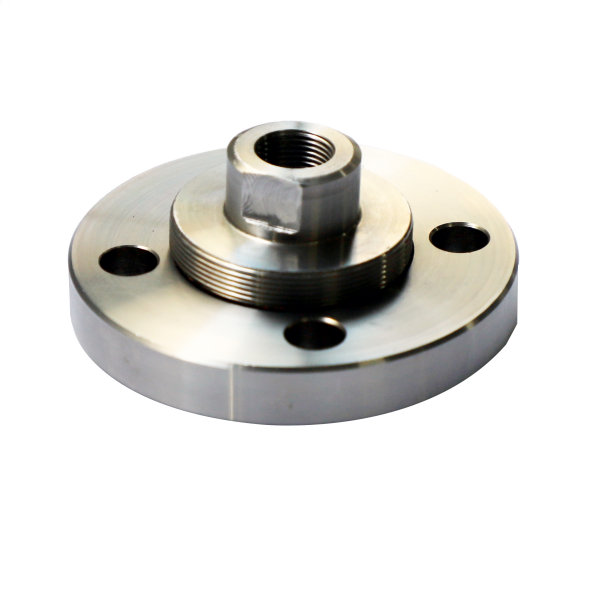

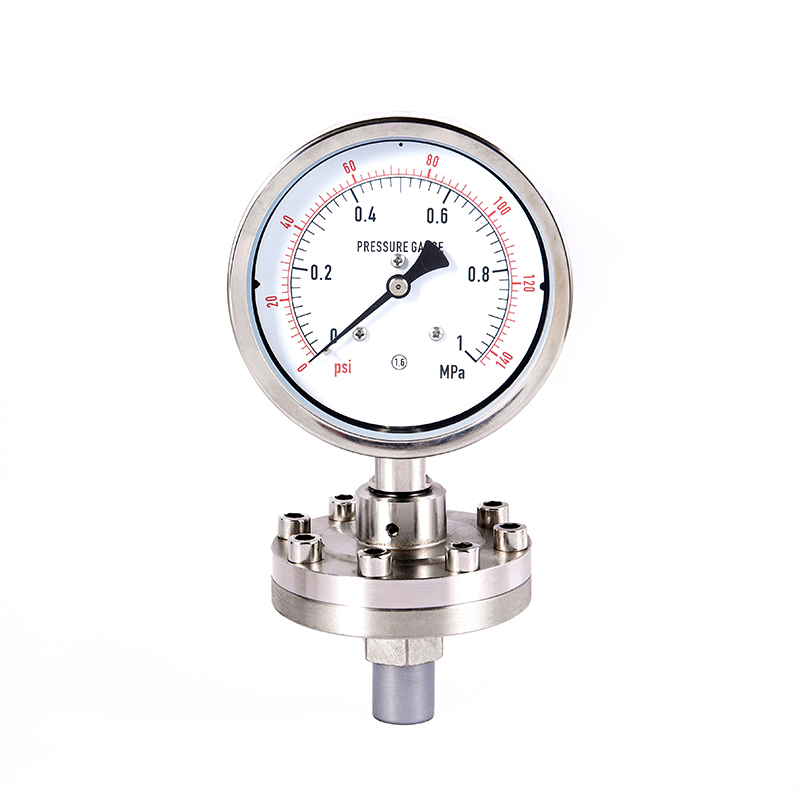

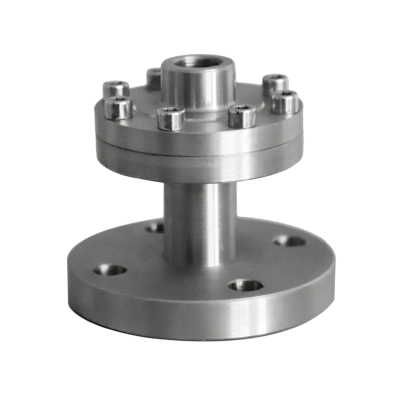

ডায়াফ্রাম চাপ পরিমাপক গঠিত ডায়াফ্রাম, সংযোগকারী উপাদান এবং ডায়াল (অভ্যন্তরীণ বোর্ডন টিউব) . ডায়াফ্রাম সংবেদনশীল উপাদান হিসাবে কাজ করে। যখন ডায়াফ্রামের উপর চাপ কাজ করে, তখন এটি বিকৃত হবে। এই বিকৃতিটি অভ্যন্তরীণ যান্ত্রিক কাঠামোতে প্রেরণ করা হবে, পয়েন্টারের আন্দোলনে রূপান্তরিত হবে, যার ফলে চাপের মান প্রদর্শন করা হবে। উপরন্তু, ডায়াফ্রাম অংশে বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তা মিটমাট করার জন্য ফ্ল্যাঞ্জ বা থ্রেডযুক্ত সংযোগ থাকতে পারে।
কাজের নীতির পরিপ্রেক্ষিতে, এটিকে কয়েকটি ধাপে ভাগ করা যেতে পারে: মধ্যচ্ছদা ডায়াফ্রামের উপর কাজ করে, যার ফলে ডায়াফ্রামটি স্থিতিস্থাপক বিকৃতি ঘটায়, যার ফলে সংযোগকারী রড বা স্প্রিং টিউব এবং অন্যান্য ট্রান্সমিশন মেকানিজমগুলি বিকৃতিটিকে পয়েন্টারের ঘূর্ণনে রূপান্তরিত করতে চালিত করে, যার ফলে চাপের পাঠ প্রদর্শন করা হয়। অভ্যন্তরীণ প্রক্রিয়ার সাথে পরিমাপ করা মাধ্যমের সরাসরি যোগাযোগ এড়াতে ডায়াফ্রামের বিচ্ছিন্নতা ফাংশনের উপর জোর দেওয়া প্রয়োজন। এটি ক্ষয়কারী, উচ্চ-সান্দ্রতা বা সহজে শক্ত করা মিডিয়ার জন্য উপযুক্ত।

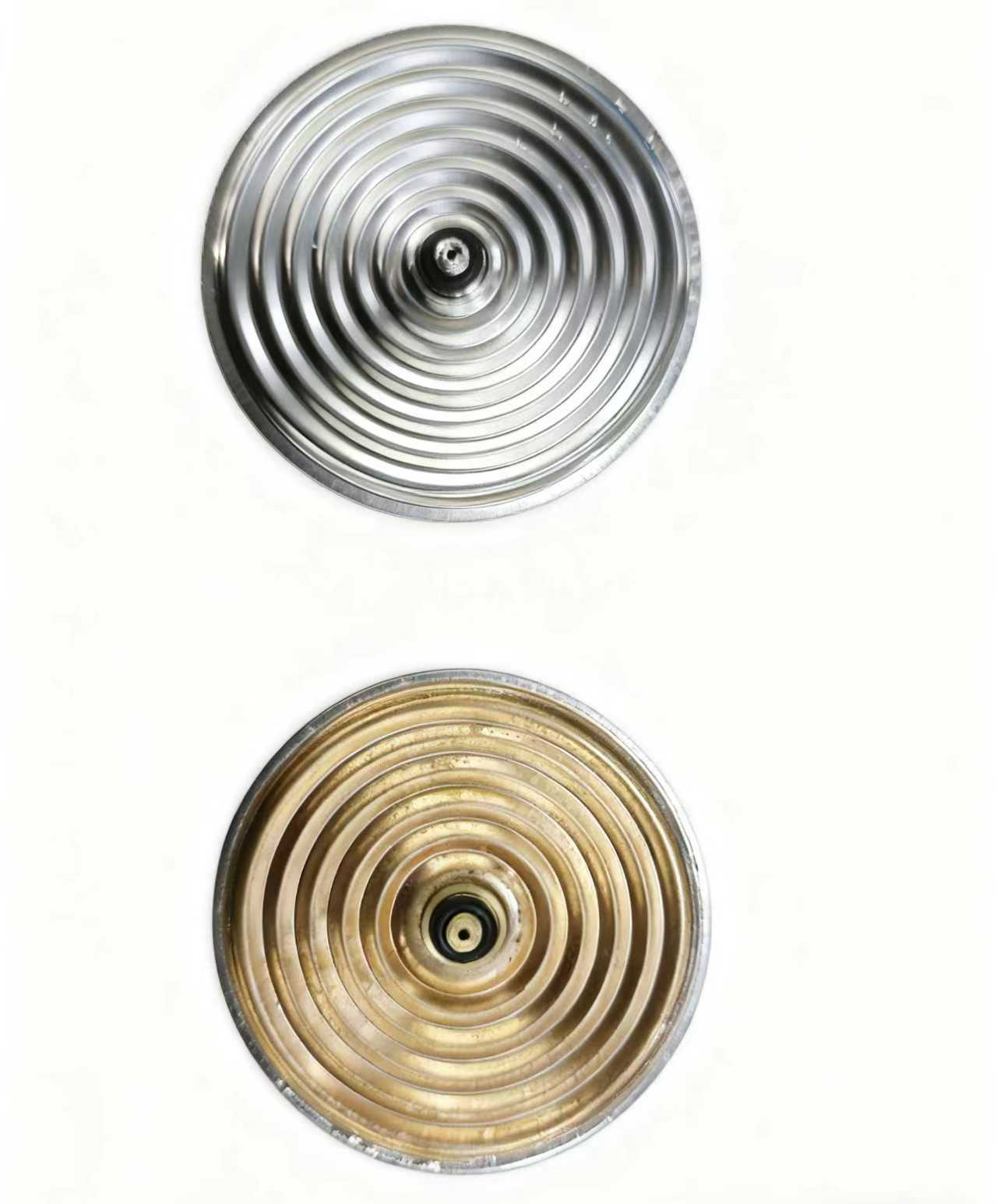

ডায়াফ্রাম প্লেট সাধারণত জারা-প্রতিরোধী ধাতু যেমন স্টেইনলেস স্টীল, ট্যানটালাম, বা হ্যাস্টেলয় অ্যালয়, বা পলিটেট্রাফ্লুরোইথিলিন (PTFE) আবরণের মতো নন-ধাতু পদার্থ দিয়ে তৈরি। এর বেধ মাত্র 0.03 - 0.1 মিমি, এবং এটি চাপের মধ্যে স্থিতিস্থাপক বিকৃতির মধ্য দিয়ে যেতে পারে।
ডায়াফ্রাম এবং ইন্সট্রুমেন্ট হাউজিং একটি সিল করা গহ্বর তৈরি করে, যা চাপ সংক্রমণের মাধ্যম হিসাবে সিলিকন তেল এবং ফ্লোরিন তেলের মতো কম-সান্দ্রতা তরল দিয়ে পূর্ণ। ভরাট তরলটিতে অবশ্যই রাসায়নিক জড়তা থাকতে হবে, একটি কম হিমাঙ্ক এবং উচ্চ তাপমাত্রার পরিবেশের সাথে মানিয়ে নেওয়ার জন্য একটি উচ্চ ফুটন্ত পয়েন্ট থাকতে হবে।
ডায়াফ্রামের বিকৃতি চেম্বারের অভ্যন্তরে সংযোগ প্রক্রিয়া বা কৈশিক সিস্টেমকে চালিত করে, স্থানচ্যুতিকে গিয়ার সেটে প্রেরণ করে এবং শেষ পর্যন্ত এটিকে ডায়াল পয়েন্টারের ঘূর্ণনে রূপান্তরিত করে। কিছু মডেল একটি তাপমাত্রা ক্ষতিপূরণ ডিভাইস দিয়ে সজ্জিত করা হয়, যা পরিমাপের উপর পরিবেশগত তাপমাত্রা পার্থক্যের প্রভাব দূর করতে পারে।
মাঝারি চাপ → ডায়াফ্রাম বিকৃতি → হাইড্রোলিক ফিলিং পরিবাহী → যান্ত্রিক সংক্রমণ পরিবর্ধন → পয়েন্টার রিডিং
· দৃঢ়ভাবে ক্ষয়কারী মিডিয়া: যেমন সালফিউরিক অ্যাসিড এবং তরল ক্লোরিন পাইপলাইন (ট্যান্টালাম উপাদান ডায়াফ্রাম PTFE আবরণ নির্বাচন করা প্রয়োজন)।
· উচ্চ স্বাস্থ্যবিধি প্রয়োজনীয়তা: খাদ্য-গ্রেডের দুগ্ধজাত পণ্য ভর্তি লাইন (মাইক্রোবিয়াল বৃদ্ধি রোধ করতে পালিশ স্টেইনলেস স্টিল ডায়াফ্রাম ব্যবহার করে)।
· উচ্চ-সান্দ্রতা তরল: পেট্রোলিয়াম অ্যাসফল্ট স্টোরেজ ট্যাঙ্ক (কৈশিক এক্সটেনশন টাইপ ডায়াফ্রাম সিলিং সিস্টেম দিয়ে সজ্জিত)।
| প্যারামিটার | নির্বাচনের জন্য মূল পয়েন্ট |
| চাপ পরিসীমা | সাধারণ পরিসর হল -0.1 থেকে 60 MPa, 20% মার্জিন বাকি আছে। |
| সংযোগের ধরন | ফ্ল্যাঞ্জ টাইপ, থ্রেডেড টাইপ |
| ডায়াফ্রাম উপাদান | মাঝারিটির ক্ষয়কারী প্রকৃতির উপর ভিত্তি করে মোনেল, টাইটানিয়াম অ্যালয়, এসএস 316L ইত্যাদির সাথে ম্যাচ করুন। |
| তরল ভরা টাইপ | গ্লিসারিন, সিলিকন তেল (-40 থেকে 200℃), ফ্লোরিন তেল (উচ্চ-তাপমাত্রার প্রয়োগের জন্য) |
ডায়াফ্রাম চাপ পরিমাপক, তার উদ্ভাবনী বিচ্ছিন্নকরণ নকশার মাধ্যমে, চাপ পরিমাপের সীমানাকে কঠোরভাবে ক্ষয়কারী এবং অত্যন্ত বিপজ্জনক কাজের পরিস্থিতিতে প্রসারিত করে। নতুন উপকরণ এবং বুদ্ধিমান সংবেদন প্রযুক্তির বিকাশের সাথে, এই "নমনীয় অনমনীয়" যন্ত্রটি আধুনিক শিল্পের নিরাপদ এবং দক্ষ অপারেশনকে রক্ষা করতে থাকবে। সঠিক নির্বাচন এবং রক্ষণাবেক্ষণ শুধুমাত্র যন্ত্রের পরিষেবা জীবনকে প্রসারিত করে না বরং উত্পাদন প্রক্রিয়াগুলির জন্য নির্ভরযোগ্য ডেটা সহায়তা প্রদান করে৷
