◆ মডেল: Yp100-l yp150-yp100-f yp150-f
◆ প্রযুক্তিগত পরামিতি:
| মডেল | Yp100-l 、 YP100-চ | Yp150-l 、 YP150-চ |
| নামমাত্র ব্যাস | চ 100 | F 150 |
| নির্ভুলতা শ্রেণি | 2.5 | |
| পরিমাপ পরিসীমা ০ কেপিএ ） | নেতিবাচক চাপ: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 ইতিবাচক চাপ: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 ইতিবাচক এবং নেতিবাচক চাপ: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| পরিমাপ পরিসীমা ০ এমপিএ ） | ভ্যাকুয়াম: -0.1 ~ 0 চাপ ভ্যাকুয়াম: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 চাপ: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| পরিবেষ্টিত তাপমাত্রা ব্যবহার করুন | -40 ℃～ 70 ℃ | |
| ডায়াফ্রাম উপাদান | Ocr18ni12mo2ti ; SUS316 ; | |
| মাউন্টিং টাইপ | থ্রেডেড ( L );; ফ্ল্যাঞ্জ ( F ), ( এফ 1 ) | |
| কম্পন প্রতিরোধের রেটিং | V · এইচ · 2 | |
| প্রবেশ সুরক্ষা | আইপি 64 | |
| মান প্রয়োগ করুন | জেবি/টি 5491 | |

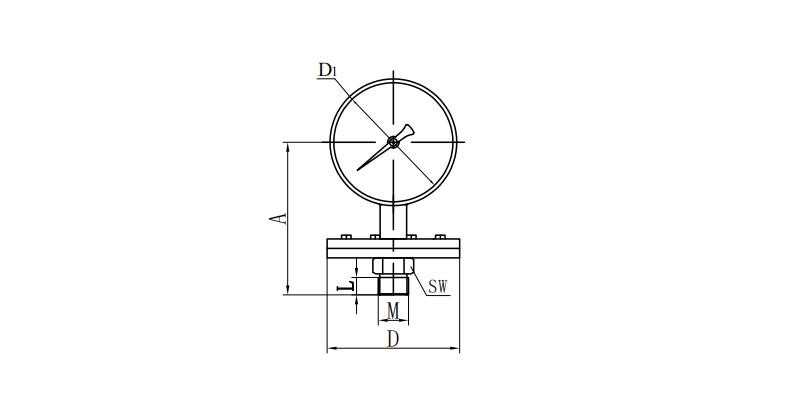

◆ বাহ্যিক মাত্রা:
থ্রেডেড ( এল )
| মডেল | মাত্রা ( মিমি ) | |||||
| ক | ডি | ডি 1 | এসডাব্লু | এল | মি | |
| Yp100-l | 135 | Φ 97.5 মাইক্রোপ্রেসার φ 165 | 110 | 27 | 20 | এম 20 × 1.5 |
| Yp150-l | 160 | 160 | 27 | 20 | এম 20 × 1.5 | |
| দ্রষ্টব্য: যৌথ থ্রেড ( মি ) ব্যবহারকারীর প্রয়োজনীয়তা অনুসারে পাইপ থ্রেড বা টেপার্ড পাইপ থ্রেডে তৈরি করা যেতে পারে (নির্বাচন গাইড দেখুন) | ||||||
