প্রবাহ এবং চাপের মধ্যে "সহাবস্থানের সম্পর্ক" শিল্প পরিমাপের একটি গুরুত্বপূর্ণ সমন্বয়

ফ্লো মিটার এবং ম্যানোমিটারগুলি শিল্প পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থায় ঘনিষ্ঠভাবে সম্পর্কিত, প্রধানত তরল মেকানিক্সের নীতি এবং ব্যবহারিক প্রয়োগের পরিস্থিতির মাধ্যমে। তাদের মধ্যে প্রধান সংযোগ এবং সহযোগী প্রভাব নিম্নলিখিত.

পরিমাপের নীতির পারস্পরিক সম্পর্ক
· বার্নোলি সমীকরণ: অনেক ফ্লো মিটার (যেমন অরিফিস প্লেট, ভেনটুরি টিউব, ডিফারেনশিয়াল প্রেসার ফ্লো মিটার) তরলের চাপের পার্থক্য পরিমাপ করে পরোক্ষভাবে প্রবাহের হার গণনা করে। চাপ পরিমাপক এই ধরনের পরিস্থিতিতে গুরুত্বপূর্ণ চাপ পার্থক্য বা স্ট্যাটিক চাপ তথ্য প্রদান.
· তরল বৈশিষ্ট্য নির্ভরতা: প্রবাহের হার এবং চাপের মধ্যে সম্পর্ক তরল ঘনত্ব এবং সান্দ্রতার মতো কারণগুলির দ্বারা প্রভাবিত হয়। প্রবাহ পরিমাপ সংশোধন করার জন্য চাপের ডেটা একত্রিত করা প্রয়োজন (উদাহরণস্বরূপ, গ্যাস প্রবাহের হার চাপের পরিবর্তন দ্বারা উল্লেখযোগ্যভাবে প্রভাবিত হয়)।

ম্যানোমিটার

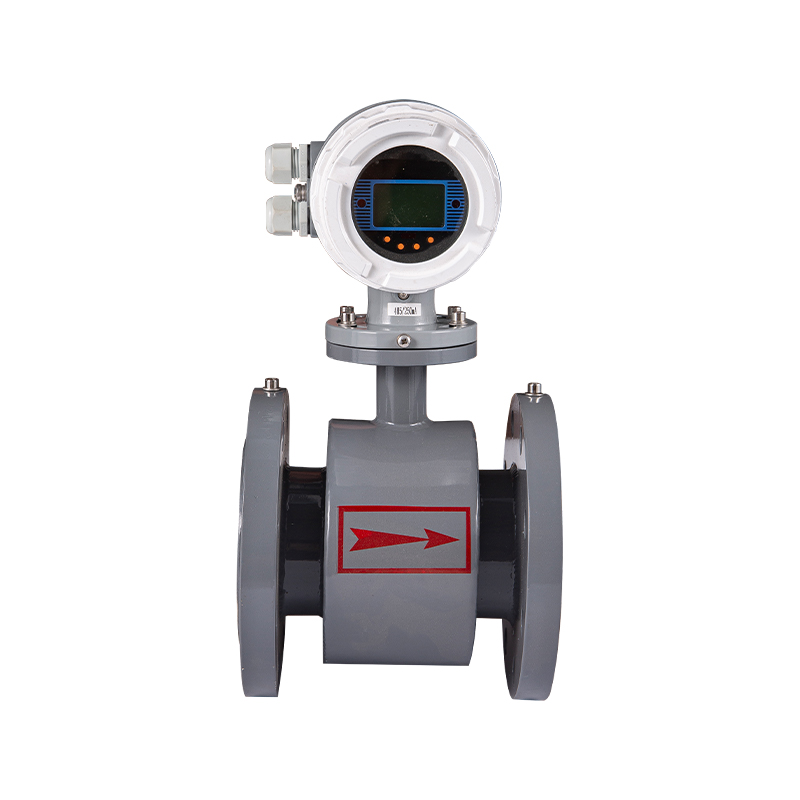

ফ্লোমিটার

সিস্টেম পর্যবেক্ষণ এবং নিয়ন্ত্রণ
· প্রক্রিয়া স্থিতিশীলতা: চাপ গেজ পাইপলাইনে চাপের ওঠানামা নিরীক্ষণ করে। চাপে অস্বাভাবিকতা থাকলে (যেমন ব্লকেজ বা ফুটো), ফ্লোমিটারের রিডিং অবৈধ বা বিকৃত হতে পারে।
· ক্লোজড-লুপ কন্ট্রোল: পাম্প বা ভালভ কন্ট্রোল সিস্টেমে, ফ্লোমিটার এবং প্রেসার গেজ থেকে সংকেতগুলি যৌথভাবে কন্ট্রোলারে ফেরত দেওয়া হয়, যা স্থিতিশীল প্রবাহ এবং চাপ বজায় রাখার জন্য সরঞ্জামগুলিকে সামঞ্জস্য করার অনুমতি দেয় (যেমন পিআইডি নিয়ন্ত্রণ লুপ)।

ক্রমাঙ্কন এবং ক্ষতিপূরণ
চাপের ক্ষতিপূরণ: গ্যাস প্রবাহ মিটারের জন্য (যেমন টারবাইন, থার্মাল টাইপ), চাপের তারতম্যের কারণে সৃষ্ট ত্রুটিগুলি এড়াতে ভলিউমেট্রিক প্রবাহ হারকে স্ট্যান্ডার্ড অবস্থায় (Nm³/h) রূপান্তর করার জন্য চাপের ডেটা প্রয়োজন।
· ত্রুটি নির্ণয়: চাপের হঠাৎ হ্রাস পাইপলাইন ফুটো নির্দেশ করতে পারে। এই সময়ে, ফ্লোমিটারের রিডিং অস্বাভাবিকভাবে বেশি হবে। চাপ পরিমাপক থেকে ডেটা একত্রিত করে সমস্যাটি তদন্ত করা প্রয়োজন।

সাধারণ অ্যাপ্লিকেশন পরিস্থিতি
· ডিফারেনশিয়াল প্রেসার ফ্লোমিটার: উচ্চ-চাপ (P1) এবং নিম্ন-চাপ (P2) চাপ পরিমাপক থেকে প্রবাহের হার সরাসরি গণনা করা হয়।
· পাম্প/কম্প্রেসার সিস্টেম: আউটলেট প্রেসার গেজটি ফ্লো মিটারের সাথে সংযুক্ত থাকে যাতে নিশ্চিত করা হয় যে সরঞ্জামগুলি নিরাপদ চাপের সীমার মধ্যে কাজ করে এবং প্রত্যাশিত প্রবাহ হার সরবরাহ করে।
· পাইপলাইন নেটওয়ার্কের ভারসাম্য: জল সরবরাহ/গ্যাস সরবরাহ নেটওয়ার্কগুলিতে, দক্ষতা অপ্টিমাইজ করার জন্য চাপ বিতরণ এবং প্রবাহ বন্টন একই সাথে পর্যবেক্ষণ করা প্রয়োজন।

নির্বাচন এবং ইনস্টলেশন
· পজিশনিং সমন্বয়: রেফারেন্স চাপ প্রদান করতে বা প্রবাহের প্যাটার্নের স্থায়িত্ব যাচাই করতে (যেমন ঘূর্ণি হস্তক্ষেপ এড়াতে) প্রবাহ মিটারের আপস্ট্রিম এবং ডাউনস্ট্রীমে প্রেসার গেজগুলি সাধারণত ইনস্টল করা হয়।
· পরিসীমা মিল: উচ্চ-চাপ সিস্টেমের জন্য, চাপ-প্রতিরোধী গেজ নির্বাচন করা প্রয়োজন। একই সময়ে, ফ্লোমিটারের পরিসর চাপের বৈচিত্রের অধীনে প্রবাহের পরিসরকে আবৃত করা উচিত।

সারাংশ: ফ্লো মিটার এবং প্রেসার গেজগুলি মূলত পরিপূরক: ফ্লো মিটার "প্রবাহের পরিমাণ" এর উপর ফোকাস করে, যখন চাপ গেজ "পুশিং ফোর্স" এর উপর ফোকাস করে। তাদের সম্মিলিত ব্যবহার সিস্টেমের নির্ভরযোগ্যতা বাড়াতে পারে, বিশেষ করে গতিশীল অপারেটিং অবস্থা বা উচ্চ-নির্ভুল পরিস্থিতিতে (যেমন রাসায়নিক এবং শক্তি শিল্পে)। ব্যবহারিক অ্যাপ্লিকেশনগুলিতে, উভয়ের ডেটাই প্রায়শই SCADA বা DCS সিস্টেমে একত্রিত করা হয় যাতে ব্যাপক বিশ্লেষণ এবং নিয়ন্ত্রণ সক্ষম হয়।
